    在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡标有“3.8V、1.14W”字样；电压表V量程5V，内阻约为5kΩ；直流电源E的电动势4.5V，内阻不计；开关S及导线若干；其他供选用的器材还有：

    电流表A1量程250mA，内阻约为2Ω；

    电流表A2量程500mA，内阻约为1Ω；

    滑动变阻器R1阻值0-10Ω；

    滑动变阻器R2阻值0-2kΩ。

    为了使调节方便，测量的准确度较高：

    （1）实验中应选用电流表      ，滑动变阻器       。

    （2）在虚线框内画出实验电路图。

    （3）这个实验的系统误差是由______________

    引起的，小灯泡电阻的测量值_______真实值（填“大于”、“等于”或“小于”）。

    （4）由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图（1）所示，将本实验用的小灯泡接入图（2）所示的电路，电源电压恒为6V，定值电阻R1=30Ω。电流表读数为0.45A，此时小灯泡消耗的实际功率为      W。 （不计电流表的内阻）。

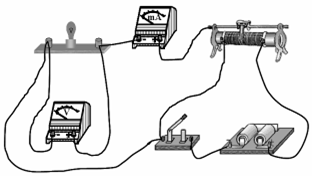

    (5) 根据(2)所画出的实验电路，在图（3）的各器件实物图之间画出连接的导线。

    （1）. A2 ；R1

    （2）.

    （3）.电压表分流 ；小于

    （4）.0.5W

    （5）.实物连接图
