图1为一电学实验的实物 连线图．该实验可用来测量待测电阻Rx的阻值（约500Ω）．图中两个电压表量程相同，内阻都很大．
实验步骤如下：
①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端．
②合上开关S．
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转．
④记下两个电压表V1和V2的读数U1和U2．
⑤多次改变滑动变阻器滑动头的位置，记下V1和V2的多组读数U1和U2．
⑥求Rx的平均值．
回答下列问题：

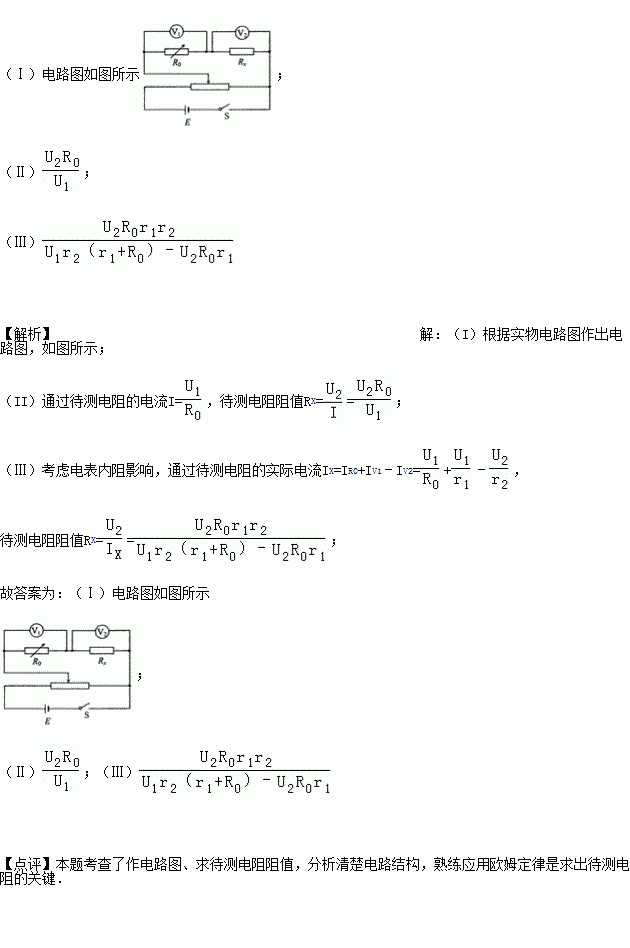

（Ⅰ）根据实物连线图在虚线框内画出实验的电路图，其中电阻箱符号为
，滑动变阻器的符号为
，其余器材用通用的符号表示．
（Ⅱ）不计电压表内阻的影响，用U1、U2、和R0表示Rx的公式为Rx= ．
（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为Rx= ．
学练快车道快乐假期寒假作业系列答案科目：高中物理 来源：2015-2016学年天津静海一中高二12月调研考试文物理卷（解析版） 题型：选择题
在物理学中，突出问题的主要方面，忽略次要因素，建立理想化的物理模型，是经常采用的一种科学研究方法. 质点就是这种物理模型之一. 关于地球能否看作质点，下列说法正确的是
A. 地球的质量太大，不能把地球看作质点
B. 地球的体积太大，不能把地球看作质点
C. 研究地球自转时可以把地球看作质点
D. 研究地球绕太阳公转时可以把地球看作质点
查看答案和解析>>
科目：高中物理 来源：2016届广东省高三12月质量分析联合考试理科综合物理试卷（解析版） 题型：填空题
当两分子间距为ro时，它们之间的引力和斥力相等。关于分子之间的相互作用，下列说法正确的是 。
A．当两个分子间的距离等于ro时，分子势能最小ro
B．当两个分子间的距离小于ro时，分子间只存在斥力
C．在两个分子间的距离由很远逐渐减小到r = ro的过程中，分子间作用力的合力先增大后减小
D．在两个分子间的距离由很远逐渐减小到r=ro的过程中，分子间作用力的合力一直增大
E．在两个分子间的距离由r=ro逐渐减小的过程巾，分子间作用力的合力一直增大
查看答案和解析>>
科目：高中物理 来源：2016届广西高三月考物理卷（解析版） 题型：选择题
负点电荷周围的电场线如图所示，电场中有A、B两点，可以确定（ ）
A．A、B两点的电场强度大小相等
B．B点的电场强度大于A点的电场强度
C．A、B两点的电势相等
D．B点的电势高于A点的电势
查看答案和解析>>
科目：高中物理 来源：2016届广东阳江阳东县广雅学校高三段考物理卷（解析版） 题型：选择题
某人造地球卫星在近似圆轨道上运行的过程中，由于轨道所在处的空间存在极其稀薄的空气，则（ ）
A．如不加干预，卫星所受的万有引力将越来越小
B．如不加干预，卫星运行一段时间后动能会增加
C．卫星在近似圆轨道上正常运行时，由于失重现象卫星内的物体不受地球引力作用
D．卫星在近似圆轨道上正常运行时，其速度介于第一宇宙速度和第二宇宙速度之间
查看答案和解析>>
科目：高中物理 来源：2016届福建省高三期中物理卷（解析版） 题型：选择题
牛顿以其力学的三大定律和万有引力定律而奠定了在物理学史上不可撼动的地位，关于牛顿运动定律和万有引力定律，下列描述正确的是（ ）
A．牛顿第一定律是经过多次的实验验证而得出的
B．牛顿第三定律和第一、第二定律共同组成了牛顿运动定律，阐述了经典力学中基本的运动规律
C．牛顿提出万有引力定律并据此计算出了地球的质量
D．牛顿第一定律只是牛顿第二定律的一个特例
查看答案和解析>>
科目：高中物理 来源：2015-2016学年福建省高二月考物理卷（解析版） 题型：选择题
如图所示，在通电直导线下方，有一正电荷沿平行导线方向以速度v开始运动，则（ ）
A．将沿轨迹Ⅰ运动，半径越来越小
B．将沿轨迹Ⅰ运动，半径越来越大
C．将沿轨迹Ⅱ运动，半径越来越小
D．将沿轨迹Ⅱ运动，半径越来越大
查看答案和解析>>
科目：高中物理 来源：2015-2016学年四川雅安中学高一上期期末模拟物理卷（解析版） 题型：实验题
某同学在做“探究弹力和弹簧伸长的关系”实验时，将一轻弹簧竖直悬挂让其自然下垂，测出其自然长度；然后在其下部施加外力F，测出弹簧的总长度L，改变外力F的大小，测出几组数据，作出外力F与弹簧总长度L的关系图线如图所示。（实验过程是在弹簧的弹性限度内进行的）由图可知：该弹簧的自然长度为_______cm；该弹簧的劲度系数为_______N/m。
查看答案和解析>>
