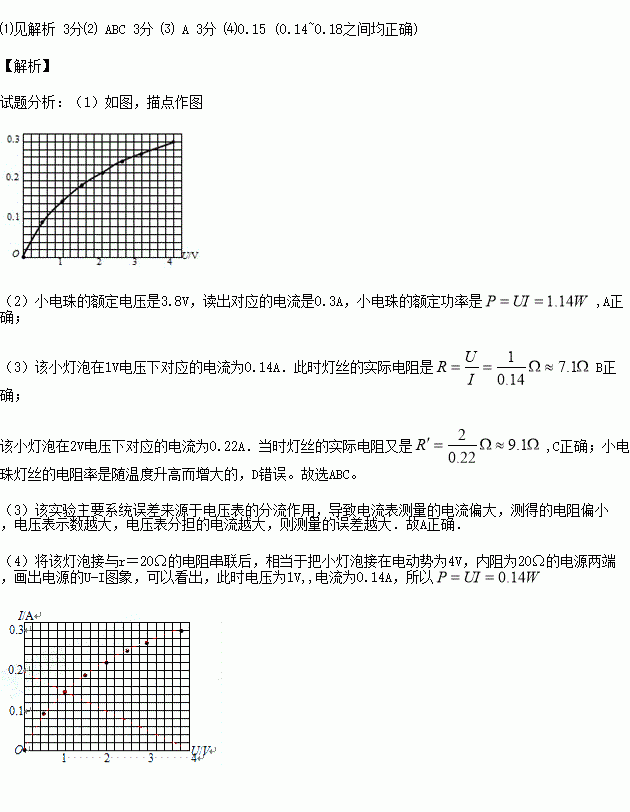

    （12分）描绘小电珠的伏安特性曲线的实验电路如图，小电珠的额定电压是3.8V。

    （1）根据实验数据在坐标系中描点如右图。试在坐标系中画出该小灯泡的伏安曲线。

    （2）根据图象，下列说法正确的是：

    A.该小灯泡的额定功率为1.14W

    B.小灯泡在1V电压下灯丝的电阻约为7.1Ω

    C.小灯泡在2V电压下灯丝的电阻约为9.1Ω

    D.小灯泡在不同电压下的电阻不相同是因为灯丝的电阻率随温度升高而减小

    （3）关于该实验的系统误差，下列说法中正确的是

    A.系统误差主要是由电压表的分流引起的

    B.系统误差主要是由电流表的分压引起的

    C.系统误差主要是由于忽略电源内阻引起的

    D.系统误差主要是由读数时的估读引起的

    （4）若将该灯泡接与r＝20Ω的电阻串联后接在U0＝4V的电压两端，其实际功率是 W
