（9分）某研究小组收集了两个电学元件：电阻R0（约为2kΩ）和手机中的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）。实验室备有如下器材：
A．电压表V（量程3V，电阻RV 约为4.0kΩ）
B．电流表A1（量程100mA，电阻RA1 约为5Ω）
C．电流表A2（量程2mA，电阻RA2 约为50Ω）
D．滑动变阻器R1（0～40Ω，额定电流1A）
E．电阻箱R2（0～999.9Ω）
F．开关S一只、导线若干

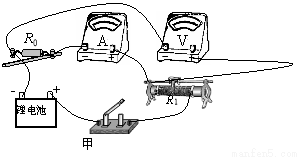

（1）为了测定电阻R0的阻值，小明设计了一电路，如图甲所示为其对应的实物图，图中的电流表A应选 (选填“A1”或“A2”)，请将实物连线补充完整。
（2）为测量锂电池的电动势E和内阻r，小红设计了如图乙所示的电路图。根据测量数据作出
—
图象，如图丙所示。若该图线的斜率为k，纵轴截距为b，则该锂电池的电动势E= ，内阻r= （用k、b和R2表示）。该实验的测量值偏小，造成此系统误差主要原因是 。
备战中考寒假系列答案科目：高中物理 来源：2014-2015学年四川绵阳南山中学高二12月月考物理卷（解析版） 题型：实验题
在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度
1.010m。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．
（1）从图中读出金属丝的直径为_________mm；
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约3V，内阻很小；
电流表A1：量程0～0.6A，内阻约为0.125Ω；
电流表A2：量程0～3.0A，内阻约为0.025Ω；
电压表V：量程0～3V，内阻约为3kΩ；
滑动变阻器R1：最大阻值10Ω；
滑动变阻器R2：最大阻值50Ω；
开关、导线等。在可供选择的器材中，应该选用的电流表是_______，应该选用的滑动变阻器是__________；
（3）为减小实验误差，应选用如图中________(选填“甲”或“乙”)为该实验的电路原理图；
（4）若根据伏安法测出电阻丝的电阻为Rx＝4.2Ω，则这种金属材料的电阻率为__Ω·m．（保留二位有效数字）
查看答案和解析>>
科目：高中物理 来源：2014-2015学年湖南浏阳一中、攸县一中高一期中联考物理卷（解析版） 题型：选择题
下列说法中正确的是: （ ）
A.平均速率即为平均速度的大小
B.瞬时速率是指瞬时速度的大小
C.火车以速度v经过某一段路，v是指瞬时速度
D.子弹以速度v从枪口射出，v是指平均速度
查看答案和解析>>
科目：高中物理 来源：2014-2015学年浙江金华艾青中学高三上期期中考试物理试卷（解析版） 题型：选择题
下列实例中人处于失重状态的有（ ）
A．飞机起飞时飞机中的乘客
B．离开跳台后正在空中做动作的跳水运动员
C．弹性绳拉伸至最长时的蹦极运动员
D．下行电梯将要到达指定楼层时电梯中的乘客
查看答案和解析>>
科目：高中物理 来源：2014-2015学年云南部分学校（玉溪一中等）高三12月考试理综物理卷（解析版） 题型：选择题
（5分）下列说法中正确的是____。（选对一个给3分，选对两个给4分，选对三个给5分。选错一个扣3分，最低得分为0分）
A．一弹簧连接一物体沿水平方向做简谐运动，则该物体做的是匀变速直线运动
B．若单摆的摆长不变，摆球的质量增加为原来的4倍，摆球经过平衡位置时的速度减为原来的1/2，则单摆振动的频率将不变，振幅变小
C．做简谐运动的物体，当它每次经过同一位置时，速度不一定相同
D．单摆在周期性的外力作用下做受迫运动，则外力的频率越大,单摆的振幅越大
E．机械波在介质中传播时, 各质点不会随波的传播而迁移，只是在平衡位置附近振动
查看答案和解析>>
科目：高中物理 来源：2014-2015学年云南部分学校（玉溪一中等）高三12月考试理综物理卷（解析版） 题型：选择题
如图甲所示，一个圆形线圈的匝数n =100，线圈面积S=200cm2，线圈的电阻r=1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。下列说法中正确的是
A．线圈中的感应电流方向为顺时针方向
B．电阻R两端的电压随时间均匀增大
C．线圈电阻r消耗的功率为4×10-4W
D．前4s内通过R的电荷量为4×10-4C
查看答案和解析>>
科目：高中物理 来源：2014-2015学年四川新津中学一诊模拟物理卷（解析版） 题型：计算题
质量为0.1 kg的弹性球从空中某高度由静止开始下落，该下落过程对应的v－t图像如图所示．球与水平地面相碰后离开地面时的速度大小为碰撞前的3/4.设球受到的空气阻力大小恒为f，取g＝10 m/s2，求：（1）弹性球受到的空气阻力f的大小；（2）弹性球第一次碰撞后反弹的高度h.
查看答案和解析>>
科目：高中物理 来源：2014-2015学年山东桓台第二中学高三12月月考物理卷（解析版） 题型：选择题
如图甲所示的电路中，理想变压器原、副线圈匝数比为5：l，原线圈接入图乙所示的电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是
A．图乙中电压的有效值为110
V
B．电压表的示数为44V
C．R处出现火警时电流表示数增大
D．R处出现火警时电阻R0消耗的电功率增大
查看答案和解析>>
科目：高中物理 来源：2014-2015学年江苏盐城时杨中学高三12月月考物理卷（解析版） 题型：计算题
(15分)几节自带动力的车辆（动车）加几节不带动力的车辆（也叫拖车）编成一组，就是动车。
（1）假设动车组运行过程中受到的阻力与其所受重力成正比，每节动车与拖车的质量都相等，每节动车的额定功率都相等。若1节动车加3节拖车编成的动车组的最大速度为120km/h；则6节动车加3节拖车编成的动车组的最大速度为多少？
（2）若动车组运动阻力正比于其速度，已知动车组最大功率P0时最大速度是
，若要求提速一倍，则动车组功率是多少？
（3）若动车组从静止开始做匀加速直线运动，经过
时间达到动车组最大功率P，然后以该最大功率继续加速，又经过
时间达到最大速度
，设运动阻力恒定，动车组总质量为m，求动车组整个加速距离。
查看答案和解析>>
湖北省互联网违法和不良信息举报平台 | 网上有害信息举报专区 | 电信诈骗举报专区 | 涉历史虚无主义有害信息举报专区 | 涉企侵权举报专区
违法和不良信息举报电话：027-86699610 举报邮箱：58377363@163.com
（2分）
（2分）电压表的分流（1分）
，故电流表应该选择A2；由于
所以电流表应该内接，则有：
，经过整理得到：
，据图象可知图线斜率等于电源内阻大小，即
，图线与纵坐标截距为：
，经过整理得到：
和
。造成测量结果偏小的主要原因是电压表有分流作用。
