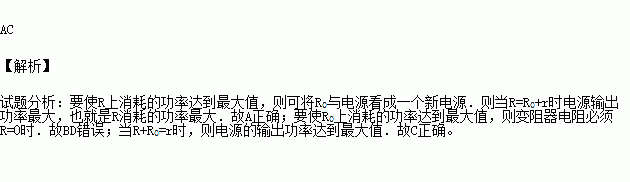

    如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，滑动变阻器接入电路的阻值设为R，关于各部分的功率，有关说法正确的是:

    A．当R=R0+r，R上消耗的功率达到最大值；

    B．当R=R0+r，R0上消耗的功率达到最大值；

    C．当R+R0=r，电源的输出功率达到最大值；

    D．当R0=R+r，R0上消耗的功率达到最大值。
