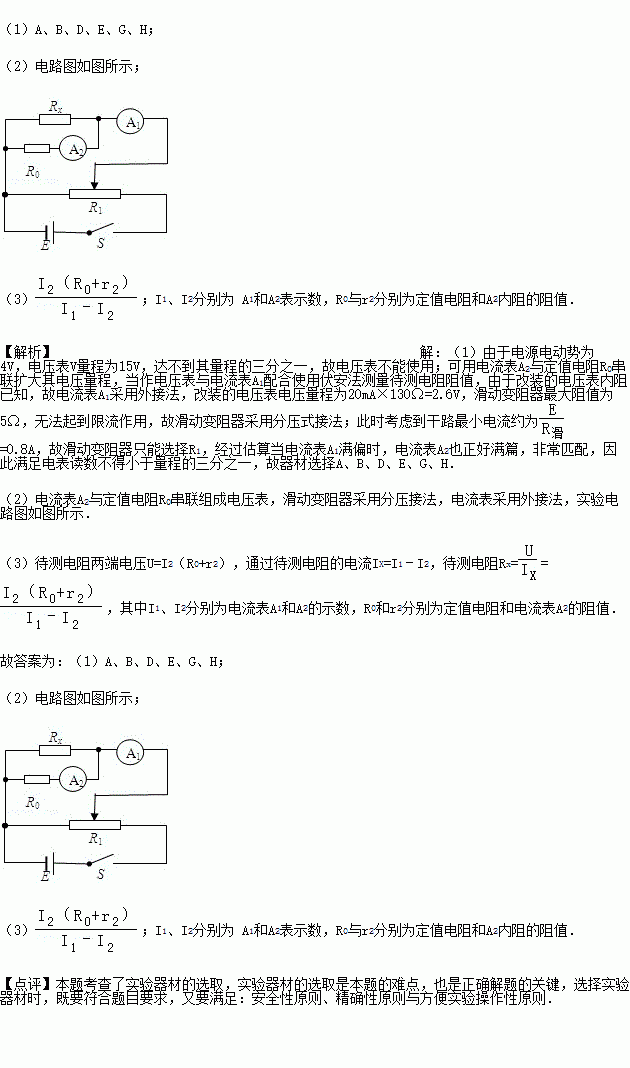

待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：
A．电流表A1（量程150mA，内阻约为10Ω）
B．电流表A2（量程20mA，内阻r2=30Ω）
C．电压表V（量程15V，内阻约为3000Ω）
D．定值电阻R0=100Ω
E．滑动变阻器R1，最大阻值为5Ω，额定电流为1.0A
F．滑动变阻器R2，最大阻值为50Ω，额定电流为0.5A
G．电源E，电动势E=4V（内阻不计）
H．电键S及导线若干
（1）为了使电表调节范围较大，测量准确，测量时电表读数不得小于其量程的
，请从所给的器材中选择合适的实验器材 （均用器材前对应的序号字母填写）；
（2）根据你选择的实验器材，请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号；
（3）待测电阻的表达式为Rx= ，式中各符号的物理意义为 ．
科目：高中物理 来源：2015-2016学年福建省龙岩市高一下开学物理试卷（解析版） 题型：选择题
下列运动满足机械能守恒的是（ ）
A．手榴弹从手中抛出后的运动（不计空气阻力）
B．子弹射穿木块
C．吊车将货物匀速吊起
D．物体沿光滑圆弧面从上向下滑动
查看答案和解析>>
科目：高中物理 来源：2015-2016学年安徽省安庆市高三上质检物理试卷（解析版） 题型：选择题
如图的电路中，当滑动变阻器的滑片P向左移动一小段距离后，下列说法中正确的是（ ）
A．电流表示数减小 B．电压表示数减小
C．电源的总功率增大 D．R0的功率减小
查看答案和解析>>
科目：高中物理 来源：2016届浙江省金华市高三月考物理卷（解析版） 题型：选择题
如图所示，气垫导轨上滑块经过光电门时，其上的遮光条将光遮住，电子计时器可自动记录遮光时间△t，测得遮光条的宽度为△x，用
近似代表滑块通过光电门时的瞬时速度，为使更接近瞬时速度，正确的措施是（ ）
A．换用宽度更窄的遮光条
B．提高测量遮光条宽度的精确度
C．使滑片的释放点更靠近光电门
D．增大气垫导轨与水平面的夹角
查看答案和解析>>
科目：高中物理 来源：2016届山东省威海市高三月考物理卷（解析版） 题型：计算题
如图，质量为M、长为L、高为h的矩形滑块置于水平地面上，滑块与地面间动摩擦因数为μ；滑块上表面光滑，其右端放置一个质量为m的小球．用水平外力击打滑块左端，使其在极短时间内获得向右的速度v0，经过一段时间后小球落地．求小球落地时距滑块左端的水平距离．
查看答案和解析>>
科目：高中物理 来源：2016届山东省威海市高三月考物理卷（解析版） 题型：选择题
A、B是一条电场线上的两点，若在A点释放一初速为零的电子，电子仅在电场力作用下沿电场线从A运动到B，其电势能W随位移s变化的规律如图所示．设A、B两点的电场强度分别为EA和EB，电势分别为φA和φB．则（ ）
A．EA＞EB B．EA＜EB C．φA＞φB D．φA＜φB
查看答案和解析>>
科目：高中物理 来源：2016届山东省威海市高三月考物理卷（解析版） 题型：选择题
如图所示，一位同学做飞镖游戏，已知圆盘的直径为d，飞镖距圆盘为L，且对准圆盘上边缘的A点水平抛出，初速度为v0，飞镖抛出的同时，圆盘以垂直圆盘过盘心O的水平轴匀速转动，角速度为ω．若飞镖恰好击中A点，则下列关系正确的是（ ）
A．dv02=L2g
B．ωL=π（1+2n）v0，（n=0，1，2，3…）
C．v0=ω
D．dω2=gπ2（1+2n）2，（n=0，1，2，3…）
查看答案和解析>>
科目：高中物理 来源：2016届山东省德州市高三第一次月考物理卷（解析版） 题型：选择题
在物理学发展史上，伽利略、牛顿等许许多多科学家为物理学的发展做出了巨大贡献．以下选项中符合伽利略和牛顿的观点的是（ ）
A．两匹马拉车比一匹马拉车跑得快，这说明：物体受力越大则速度就越大
B．两物体从同一高度做自由落体运动，较轻的物体下落较慢
C．人在沿直线加速前进的车厢内，竖直向上跳起后，将落在起跳点的后方
D．一个运动的物体，如果不再受力了，它总会逐渐停下来，这说明：静止状态才是物体不受力时的“自然状态”
查看答案和解析>>
科目：高中物理 来源：2016届内蒙古呼伦贝尔市高三第二次月考物理卷（解析版） 题型：选择题
物体运动的速度方向、加速度方向与作用在物体上合外力的方向之间的关系是（ ）
A．速度方向、加速度方向、合外力方向三者总是相同的
B．速度方向可与加速度成任何夹角，但加速度方向总是与合外力的方向相同
C．速度方向总是与合外力方向相同，而加速度方向可能与速度方向相同，也可能不相同
D．速度方向总是与加速度方向相同，而速度方向可能与合外力方向相同，也可能不相同
查看答案和解析>>
