在测定某电阻的伏安特性曲线中，待测金属丝的电阻Rx约为5 Ω，实验室备有下列实验器材

A．电压表○V1（量程0～3V，内阻约为15kΩ）

B．电压表○V2（量程0～15V，内阻约为75kΩ）

C．电流表○A1（量程0～3A，内阻约为0.2Ω）

D．电流表○A2（量程0～0.6A，内阻约为11Ω）

E．变阻器R1（0~10Ω，0.6 A）

F．变阻器R2（0~2000Ω，0.1A ）

G．电池组E（电动势为3V，内阻约为0.3Ω）

H．开关S，导线若干

（1）为减小实验误差，应选用的实验器材有（填代号） ．

（2）为了尽可能减少误差，请你在虚线框中画出本实验的电路图.

（3）测量结果比真实值偏 。﹙填“大、小、无法确定”﹚

（4）若此电阻为金属丝绕制而成，用螺旋测微器测得该金属丝的直径如图所示，则金属丝的直径为_____mm.

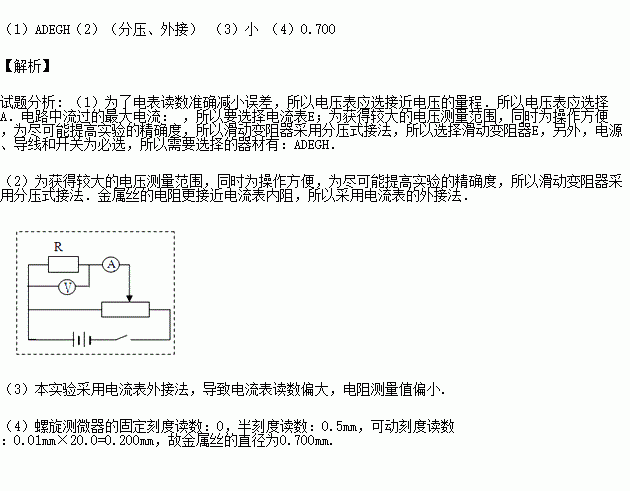

Answer 1
