Question

如图所示，两根细绳拉住一个小球，开始时AC水平，现保持两细线间的夹角不变，而将整个装置顺时针缓慢转过，则在转动过程中，AC绳的拉力和BC绳的拉力大小变化情况是

A、先变大后变小，一直变小

B、先变大后变小，一直变小

C、先变小后变大，一直变小

D、先变小后变大，一直变大



Answer 1

B

【解析】

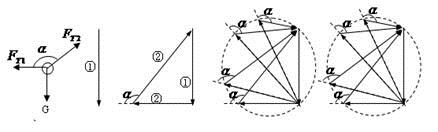

整个装置顺时针缓慢转过时，小球可在一系列不同位置处于准静态平衡，以小球为研究对象，如图所示，小球受重力G， AC绳的拉力， BC绳的拉力，三力中，重力恒定（大小、方向均不变），两绳拉力均变化，但方向总沿绳，随绳的方位而变化（即变化有依据），做出绳处于各可能位置时对应的力三角形图，由图可知，先逐渐增大（弦增大直径）后逐渐减小，一直减小，到转过90°时减为零。正确答案为选项B，总结：按受力图，①首先画出恒力（大小方向都不变的力），②将另二力按方向依据来确定力矢量依次首尾相接，③力三角形与相应的几何三角形的性质比照，勾画出闭合的矢量三角形。
