某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）．他们了解到B是一个定值电阻，其电压与电流关系如表所示：

电压U（V）	2.0	4.0	6.0
电流I（A）	0.10	0.20	0.30

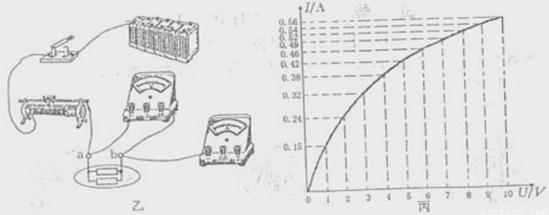

A是一种由特殊金属丝制成的导体，它的正常工作电压是9伏．为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线．

请根据上述信息回答：
（1）用笔线代替导线将图乙的电路连接完整．
（2）计算电阻B的电阻．
（3）计算导体A正常工作时的电阻．

科目：czwl 来源： 题型：

小明做用伏安法测量小灯泡电阻的实验，小灯泡的正常工作电压为2.5V，已经连接如图所示的电路．

（1）请你用笔画线代替导线，完成图甲，将实物电路连接完整；
（2）闭合开关之前，应将滑片滑到滑动变阻器的



端（填“左”或“右”），目的是保护电路．小强进行实验时，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是



（写出一种即可）；
（3）小明利用上面的电路测量小灯泡的电阻，将电流表、电压表测得的数据绘制成了图乙所示的U-I图象．根据U-I图象提供的信息，可计算出小灯泡正常工作的电阻是



Ω．
（4）小明处理完数据后发现，三次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是



．

科目：czwl 来源： 题型：

在“用伏安法测小灯泡电阻”的实验中，待测小灯泡的正常工作电压为2.5V．（1）请用笔划线代替导线，将图所示的实验电路未连接部分连接好（连线不得交叉）．闭合开关前，滑动变阻器的滑片应置于

B

B

（选填“A或B”）．（2）当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见下表，请根据同学们的猜想，在表中写出对应的电压表和电流表的示数情况

猜想	电压表示数情况	电流表示数情况
灯泡断路	示数接近3V 示数接近3V	无示数 无示数
灯泡短路	无示数 无示数	有示数 有示数

科目：czwl 来源： 题型：

科目：czwl 来源：专项题 题型：实验题

某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）．他们了解到B是一个定值电阻，其电压与电流关系如表所示：

                                                                                                             甲

A是一种由特殊金属丝制成的导体，它的正常工作电压是9伏．为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线．

请根据上述信息回答：
（1）用笔线代替导线将图乙的电路连接完整．
（2）计算电阻B的电阻．
（3）计算导体A正常工作时的电阻．

科目：czwl 来源：2006-2007学年浙江省宁波市海曙区万里国际学校八年级（下）期末物理试卷（解析版） 题型：解答题

某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）．他们了解到B是一个定值电阻，其电压与电流关系如表所示：

电压U（V）	2.0	4.0	6.0
电流I（A）	0.10	0.20	0.30

A是一种由特殊金属丝制成的导体，它的正常工作电压是9伏．为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线．

请根据上述信息回答：
（1）用笔线代替导线将图乙的电路连接完整．
（2）计算电阻B的电阻．
（3）计算导体A正常工作时的电阻．

科目：czwl 来源：2007年内蒙古满洲里市初二物理知识竞赛试卷（李宁杯）（解析版） 题型：解答题

某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）．他们了解到B是一个定值电阻，其电压与电流关系如表所示：

电压U（V）	2.0	4.0	6.0
电流I（A）	0.10	0.20	0.30

A是一种由特殊金属丝制成的导体，它的正常工作电压是9伏．为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线．

请根据上述信息回答：
（1）用笔线代替导线将图乙的电路连接完整．
（2）计算电阻B的电阻．
（3）计算导体A正常工作时的电阻．

科目：czwl 来源：2011年湖北省黄冈中学高一自主招生考试物理模拟试卷（解析版） 题型：解答题

某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）．他们了解到B是一个定值电阻，其电压与电流关系如表所示：

电压U（V）	2.0	4.0	6.0
电流I（A）	0.10	0.20	0.30

A是一种由特殊金属丝制成的导体，它的正常工作电压是9伏．为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线．

请根据上述信息回答：
（1）用笔线代替导线将图乙的电路连接完整．
（2）计算电阻B的电阻．
（3）计算导体A正常工作时的电阻．

科目：czwl 来源：2011-2012学年湖北省荆州市沙市区实验中学九年级（下）月考物理试卷（解析版） 题型：解答题

在“用伏安法测小灯泡电阻”的实验中，待测小灯泡的正常工作电压为2.5V．（1）请用笔划线代替导线，将图所示的实验电路未连接部分连接好（连线不得交叉）．闭合开关前，滑动变阻器的滑片应置于______（选填“A或B”）．（2）当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见下表，请根据同学们的猜想，在表中写出对应的电压表和电流表的示数情况

猜想	电压表示数情况	电流表示数情况
灯泡断路	______	______
灯泡短路	______	______
