    精英家教网 > 试题搜索列表 >若已知小灯泡灯丝在27℃时电阻值约为1.5欧

    若已知小灯泡灯丝在27℃时电阻值约为1.5欧答案解析

    科目：gzwl 来源： 题型：

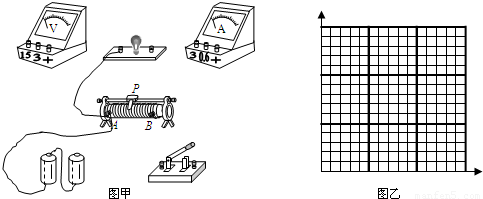

    （2007•宝安区模拟）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于
    A
    A
    端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V 0.40 0.80 1.20 1.60 2.00 2.40 2.80
    I/A 0.10 0.16 0.20 0.23 0.25 0.26 0.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为
    1.65×103
    1.65×103
    ℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源：2010-2011学年湖北省八校高三第一次联考（理综）物理部分 题型：实验题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验器材．



    （1） 根据实验原理，用笔画线代替导线，将图甲中的实验电路连接完整．

    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于          端（选填“A”、“B”或“AB中间”）

    （3） 实验中测得有关数据如下表：

    U/V

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    I/A

    0.10

    0.16

    0.20

    0.23

    0.25

    0.26

    0.27

    根据表中的实验数据，在图乙中画出小灯泡的I—U特性曲线.

    （4） 若已知小灯泡灯丝在27℃时电阻值约为1.5Ω,并且其电阻值与灯丝的热力学温度成正比,试估算该灯泡以额定功率工作时灯丝的温度约为          ℃(保留三位有效数字)。



    查看答案和解析>>

    科目：gzwl 来源： 题型：

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验器材．



    （1） 根据实验原理，用笔画线代替导线，将图甲中的实验电路连接完整．

    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于          端（选填“A”、“B”或“AB中间”）

    （3） 实验中测得有关数据如下表：

    U/V

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    I/A

    0.10

    0.16

    0.20

    0.23

    0.25

    0.26

    0.27

    根据表中的实验数据，在图乙中画出小灯泡的I—U特性曲线.

    （4） 若已知小灯泡灯丝在27℃时电阻值约为1.5Ω,并且其电阻值与灯丝的热力学温度成正比,试估算该灯泡以额定功率工作时灯丝的温度约为         ℃(保留三位有效数字)。



    查看答案和解析>>

    科目：gzwl 来源：2011届湖北省八校高三第一次联考（理综）物理部分 题型：实验题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验器材．




    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路连接完整．

    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于         端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V
    		0.40
    		0.80
    		1.20
    		1.60
    		2.00
    		2.40
    		2.80
    I/A
    		0.10
    		0.16
    		0.20
    		0.23
    		0.25
    		0.26
    		0.27
    根据表中的实验数据，在图乙中画出小灯泡的I—U特性曲线.

    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω,并且其电阻值与灯丝的热力学温度成正比,试估算该灯泡以额定功率工作时灯丝的温度约为         ℃(保留三位有效数字)。

    查看答案和解析>>

    科目：gzwl 来源：2010-2011学年河南省信阳市新县中学高三（上）月考物理试卷（解析版） 题型：解答题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V0.400.801.201.602.002.402.80
    I/A0.100.160.200.230.250.260.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （12分）如图甲所示，为某同学测绘额定电压为2．5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路连接完整．

    （2）开关S闭合之前，图甲中滑动交阻器的滑片应该置于____端（选填“A”、“B”或“AB中间”）

    （3）实验中测得有关数据如下表：

    U/V

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    I/A

    0.10

    0.16

    0.20

    0.23

    0.25

    0.26

    0.27

    根据表中的实验数据，在图乙中画出小灯泡的I-U特性曲线，

    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5，井且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为____    ℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源：2010-2011学年湖北省武汉市新洲二中高三（上）月考物理试卷（1月份）（解析版） 题型：解答题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V0.400.801.201.602.002.402.80
    I/A0.100.160.200.230.250.260.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I—U特性曲线的实验器材．


    （1） 根据实验原理，用笔画线代替导线，将图甲中的实验电路连接完整．

    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于          端（选填“A”、“B”或“AB中间”）

    （3） 实验中测得有关数据如下表：

    U/V

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    I/A

    0.10

    0.16

    0.20

    0.23

    0.25

    0.26

    0.27

    根据表中的实验数据，在图乙中画出小灯泡的I—U特性曲线.




    （4） 若已知小灯泡灯丝在27℃时电阻值约为1.5Ω,并且其电阻值与灯丝的热力学温度成正比,试估算该灯泡以额定功率工作时灯丝的温度约为          ℃(保留三位有效数字)。

    查看答案和解析>>

    科目：gzwl 来源：2011年湖北省孝感三中高考物理复习卷（21）（解析版） 题型：解答题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V0.400.801.201.602.002.402.80
    I/A0.100.160.200.230.250.260.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I－U特性曲线的实验器材。

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整。

    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于___________端（选填“A”、“B”或“AB中间”）

    （3）实验中测得有关数据如下表：

    U/V

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    I/A

    0.10

    0.16

    0.20

    0.23

    0.25

    0.26

    0.27

    根据表中的实验数据，在图乙中画出小灯泡的I－U特性曲线。

    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为__________℃（保留三位有效数字）。

    查看答案和解析>>

    科目：gzwl 来源：2011-2012学年江西省宜春市高三（上）期末物理试卷（解析版） 题型：解答题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V0.400.801.201.602.002.402.80
    I/A0.100.160.200.230.250.260.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源：2007年广东省深圳市宝安区高考物理模拟试卷（解析版） 题型：解答题

    如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．

    （1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
    （2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
    （3）实验中测得有关数据如下表：
    U/V0.400.801.201.602.002.402.80
    I/A0.100.160.200.230.250.260.27
    根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
    （4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

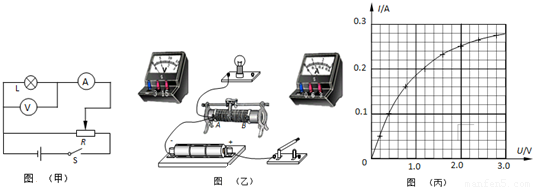

    图甲为某同学测绘额定电压为2.5V的小灯泡的I-U图线的实验电路图．

    （1）根据电路图，用笔画线代替导线，将图（乙）中的实验电路连接成完整试验电路．
    （2）开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于
    A
    A
    （选填“A端”、“B端”或“AB正中间”）．
    （3）已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比（热力学温度T与摄氏温度t的关系为T=273+t），根据图（丙）画出的小灯泡I-U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为
    1.6×103℃
    1.6×103℃
    （保留两位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    ．图(甲)为某同学测定额定电压为2.5V的小灯泡的I－U图线的实验电路图．

    (1)根据电路图，将图(乙)中的实物连接成完整的实验电路．

    (2)开关S闭合之前，图(乙)中滑动变阻器的滑片应该置于________(选填“A端”、“B端”或“AB正中间”)．

    (3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比(热力学温度T与摄氏温度t的关系为T＝273K＋t)，根据图(丙)画出的小灯泡I－U特性曲线，估算该小灯泡以额定电压工作时的温度约为________℃(保留两位有效数字)．



    查看答案和解析>>

    科目：gzwl 来源：2011-2012学年人教版物理测金属电阻率专项训练 题型：选择题

    ．图(甲)为某同学测定额定电压为2.5V的小灯泡的I－U图线的实验电路图．

    (1)根据电路图，将图(乙)中的实物连接成完整的实验电路．

    (2)开关S闭合之前，图(乙)中滑动变阻器的滑片应该置于________(选填“A端”、“B端”或“AB正中间”)．

    (3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比(热力学温度T与摄氏温度t的关系为T＝273K＋t)，根据图(丙)画出的小灯泡I－U特性曲线，估算该小灯泡以额定电压工作时的温度约为________℃(保留两位有效数字)．



    查看答案和解析>>

    科目：gzwl 来源：2011-2012学年人教版物理测金属电阻率专项训练 题型：实验题

    ．图(甲)为某同学测定额定电压为2.5V的小灯泡的I－U图线的实验电路图．


    (1)根据电路图，将图(乙)中的实物连接成完整的实验电路．
    (2)开关S闭合之前，图(乙)中滑动变阻器的滑片应该置于________(选填“A端”、“B端”或“AB正中间”)．
    (3)已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比(热力学温度T与摄氏温度t的关系为T＝273K＋t)，根据图(丙)画出的小灯泡I－U特性曲线，估算该小灯泡以额定电压工作时的温度约为________℃(保留两位有效数字)．

    查看答案和解析>>

    科目：gzwl 来源：2007-2008学年北京市海淀区高三（上）期末物理试卷（解析版） 题型：解答题

    图甲为某同学测绘额定电压为2.5V的小灯泡的I-U图线的实验电路图．

    （1）根据电路图，用笔画线代替导线，将图（乙）中的实验电路连接成完整试验电路．
    （2）开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于______（选填“A端”、“B端”或“AB正中间”）．
    （3）已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比（热力学温度T与摄氏温度t的关系为T=273+t），根据图（丙）画出的小灯泡I-U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为______（保留两位有效数字）．

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    图甲为某同学测绘额定电压为2.5 V小灯泡的I-U图线实验电路图。

    甲



    乙                                                丙

    （1）根据电路图，用笔画线代替导线，将图乙中的实验电路连接成完整实验电路。

    （2）开关S闭合之前，图乙中滑动变阻器的滑片应该置于______________（选填“A端”“B端”或“AB正中间”）。

    （3）已知小灯泡灯丝在27 ℃时电阻值约为1.5 Ω，并且其电阻值与灯丝的热力学温度成正比（热力学温度T与摄氏温度t的关系为T=273+t），根据图丙画出的小灯泡I-U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为______________℃（保留两位有效数字）。

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    （9分）图甲为某同学测绘额定电压为2.5V的小灯泡的I―U图线的实验电路图。

    （1） 根据电路图，用笔画线代替导线，将图（乙）中的实验电路连接成完整试验电路。

    （2）开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于          （选填“A端”、“B端”或“AB正中间”）。

    （3）已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比（热力学温度T与摄氏温度t的关系为T=273+t），根据图（丙）画出的小灯泡I―U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为          ℃（保留两位有效数字）。

    查看答案和解析>>

    科目：gzwl 来源： 题型：

    某同学用图甲所示的电路描绘额定电压为3.6V的小灯泡的伏安特性曲线，并研究小灯泡的电阻随温度变化问题．
    （1）根据图甲，请你在图乙中把缺少的导线补全，连成完整的实验电路．
    （2）闭合开关，调节滑动变阻器R的滑片，发现“电流表的示数为零，电压表的示数逐渐增大”，则电路的可能故障为

    ．
    A．小灯泡短路 B．小灯泡断路
    C．电流表断路 D．滑动变阻器断路
    （3）排除故障后，该同学完成了实验．根据实验数据，画出小灯泡的I-U图线如图丙所示．若已知小灯泡灯丝在27℃时电阻是2.0Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k（273+t），k为比例常数．根据I-U图线，估算该灯泡正常工作时灯丝的温度为

    ℃．
    精英家教网

    查看答案和解析>>
