如图.足够长平行金属导轨内有垂直纸面向里的匀强磁场.金属杆ab与导轨垂直且接触良好.导轨右端通过电阻与平行金属板AB连接．已知导轨相距为L,磁场磁感应强度为B,R1.R2和ab杆的电阻值均为r.其余电阻不计,板间距为d.板长为4d,重力加速度为g.不计空气阻力．答案解析

科目：gzwl 来源： 题型：

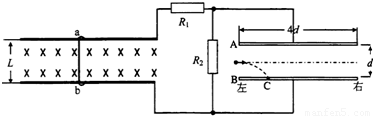

如图，足够长平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab与导轨垂直且接触良好，导轨右端通过电阻与平行金属板AB连接．已知导轨相距为L；磁场磁感应强度为B；R₁、R₂和ab杆的电阻值均为r，其余电阻不计；板间距为d、板长为4d；重力加速度为g，不计空气阻力．
如果ab杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m、带电量为+q的微粒恰能沿两板中心线射出；如果ab杆以同样大小的速度向右匀速运动时，该微粒将射到B板距左端为d的C处．
（1）求ab杆匀速运动的速度大小v；
（2）求微粒水平射入两板时的速度大小v₀；
（3）如果以v₀沿中心线射入的上述微粒能够从两板间射出，试讨论ab杆向左匀速运动的速度范围．

科目：gzwl 来源：2013年广东省广州市高考物理二模试卷（解析版） 题型：解答题

如图，足够长平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab与导轨垂直且接触良好，导轨右端通过电阻与平行金属板AB连接．已知导轨相距为L；磁场磁感应强度为B；R₁、R₂和ab杆的电阻值均为r，其余电阻不计；板间距为d、板长为4d；重力加速度为g，不计空气阻力．
如果ab杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m、带电量为+q的微粒恰能沿两板中心线射出；如果ab杆以同样大小的速度向右匀速运动时，该微粒将射到B板距左端为d的C处．
（1）求ab杆匀速运动的速度大小v；
（2）求微粒水平射入两板时的速度大小v；
（3）如果以v沿中心线射入的上述微粒能够从两板间射出，试讨论ab杆向左匀速运动的速度范围．

科目：gzwl 来源：不详 题型：问答题

如图，足够长平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab与导轨垂直且接触良好，导轨右端通过电阻与平行金属板AB连接．已知导轨相距为L；磁场磁感应强度为B；R₁、R₂和ab杆的电阻值均为r，其余电阻不计；板间距为d、板长为4d；重力加速度为g，不计空气阻力．
如果ab杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m、带电量为+q的微粒恰能沿两板中心线射出；如果ab杆以同样大小的速度向右匀速运动时，该微粒将射到B板距左端为d的C处．
（1）求ab杆匀速运动的速度大小v；
（2）求微粒水平射入两板时的速度大小v₀；
（3）如果以v₀沿中心线射入的上述微粒能够从两板间射出，试讨论ab杆向左匀速运动的速度范围．

科目：gzwl 来源：2015-2016学年广东省高二下期中物理试卷（解析版） 题型：计算题
