科目：czwl 来源：吉林省2012年中考物理试题 题型：058

在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图所示的电路．

(1)此电路是用来探究电功率跟________的关系的；小丽是通过观察________来判断灯的功率大小，并通过比较两块电压表的示数，得出实验结论．

(2)请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：应该添加的器材________；简述你所设计的电路的连接情况：________．

科目：czwl 来源： 题型：解答题

科目：czwl 来源：吉林省中考真题 题型：探究题

在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图所示的电路。
（1）此电路是用来探究电功率跟__________的关系的；小丽是通过观察_________________来判断灯的功率大小，并通过比较两块电压表的示数，得出实验结论。
（2）请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：
应该添加的器材________________；
 简述你所设计的电路的连接情况：_____________________________________________________________。

科目：czwl 来源： 题型：

科目：czwl 来源：2013年辽宁省沈阳市铁西区中考物理二模试卷（解析版） 题型：解答题

在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图所示的电路．
（1）此电路是用来探究电功率跟______ 的关系的；小丽是通过观察______来判断灯的功率大小，并通过比较两块电压表的示数，得出实验结论．
（2）请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：
应该添加的器材______；简述你所设计的电路的连接情况：______．

科目：czwl 来源：2012年吉林省中考物理试卷（解析版） 题型：解答题

在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图所示的电路．
（1）此电路是用来探究电功率跟______ 的关系的；小丽是通过观察______来判断灯的功率大小，并通过比较两块电压表的示数，得出实验结论．
（2）请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：
应该添加的器材______；简述你所设计的电路的连接情况：______．

科目：czwl 来源：2014-2015学年湖北枣阳初三下期中考适应性考试物理（解析版） 题型：实验题

科目：czwl 来源： 题型：

（2012•吉林）在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图所示的电路．
（1）此电路是用来探究电功率跟

电压

电压

 的关系的；小丽是通过观察

灯泡的亮度

灯泡的亮度

来判断灯的功率大小，并通过比较两块电压表的示数，得出实验结论．
（2）请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：
应该添加的器材

电流表

电流表

；简述你所设计的电路的连接情况：

两灯并联，每一个支路上各连接一块电流表

两灯并联，每一个支路上各连接一块电流表

．

科目：czwl 来源： 题型：

如图是某小组的同学探究电功率跟哪些因素有关的实验电路图（图1）：
（1）在连接电路时，应将开关



，并将变阻器阻值调至



端；
（2）由图1可以看出，这个组的同学是在探究灯泡的电功率跟



的关系．
（3）如果两个表的示数如图2、图3，则小灯泡L₁此时的功率为



；还可以算出L₁的电阻为



．
（4）如果将滑片P向a端滑动，则电压表的示数将变



，电流表的示数将变



；此时灯L₁的电功率将变



．

科目：czwl 来源： 题型：

大海同学正探究“电功率跟电流、电压的关系”：

（1）小灯泡电功率大小可通过比较灯光的

亮暗程度

亮暗程度

来判断；
（2）大海同学用三节干电池做电源，把L₁“2.5V 0.3A”和L₂“3.8V 0.3A”两只灯泡连成如图1所示电路．闭合开关进行实验，收集证据如下表：

	发光情况	电压U/V
L1	暗	1.8
L2	亮	2.7

请你分析现象及数据得出结论：

当电流相同时，电压越大，灯泡越亮

当电流相同时，电压越大，灯泡越亮

；
（3）大海同学又在原有器材的基础上继续探究，连接了如图2所示的电路，闭合开关S，看到小灯泡L₁亮闪一下即灭，检查发现灯丝已经烧断了．请你分析原因应该是

电源电压过高，远大于额定额定电压

电源电压过高，远大于额定额定电压

，并帮大海拟出一条改进措施

在干路中串联一个滑动变阻器

在干路中串联一个滑动变阻器

．

科目：czwl 来源： 题型：解答题

科目：czwl 来源：2010-2011学年江西省赣州市宁都县九年级（上）期末物理试卷（解析版） 题型：解答题

大海同学正探究“电功率跟电流、电压的关系”：

（1）小灯泡电功率大小可通过比较灯光的______来判断；
（2）大海同学用三节干电池做电源，把L₁“2.5V 0.3A”和L₂“3.8V 0.3A”两只灯泡连成如图1所示电路．闭合开关进行实验，收集证据如下表：

	发光情况	电压U/V
L1	暗	1.8
L2	亮	2.7

请你分析现象及数据得出结论：______；
（3）大海同学又在原有器材的基础上继续探究，连接了如图2所示的电路，闭合开关S，看到小灯泡L₁亮闪一下即灭，检查发现灯丝已经烧断了．请你分析原因应该是______，并帮大海拟出一条改进措施______．

科目：czwl 来源： 题型：解答题

科目：czwl 来源：期中题 题型：探究题

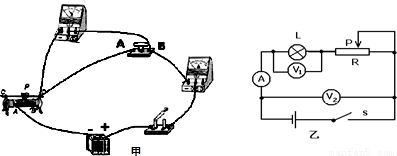

在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验.

(1)在探究，滑动变阻器的作用是使电阻两端的           发生变化，通过实验得到上表中的三组数据，分析数据可以得出的结论是                                 .
(2)在探究，该同学应控制                 . 实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片P向               (选填"右”或“左”)移动.
(3)上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率.实验中，灯泡发光时，电表的示数如图丙所示，其中电压表V₂的示数为                   V，小灯泡的额定电流为       A，此计算出的小灯泡额定功率是                 W.



科目：czwl 来源：《第7章 欧姆定律 第8章 电功率》2012年期末测试卷（黔西南州顶兴学校）（解析版） 题型：解答题

在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．

导体中的电流I/A	导体两端的电压U/V
0.1	1
0.2	2
0.3	3

（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的______发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是______．
（2）在探究“电流与电阻关系”的过程中，该同学应控制______不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向______（填“右”或“左”）移动．
（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V₂的示数为______V，小灯泡的额定电流为______A，由此计算出的小灯泡额定功率是______W．

科目：czwl 来源：2013年贵州省黔西南州兴仁县百德中学中考物理模拟试卷（三）（解析版） 题型：解答题

在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．

导体中的电流I/A	导体两端的电压U/V
0.1	1
0.2	2
0.3	3

（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的______发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是______．
（2）在探究“电流与电阻关系”的过程中，该同学应控制______不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向______（填“右”或“左”）移动．
（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V₂的示数为______V，小灯泡的额定电流为______A，由此计算出的小灯泡额定功率是______W．

科目：czwl 来源：2012年贵州省黔西南州中考物理模拟试卷（七）（解析版） 题型：解答题

在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．

导体中的电流I/A	导体两端的电压U/V
0.1	1
0.2	2
0.3	3

（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的______发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是______．
（2）在探究“电流与电阻关系”的过程中，该同学应控制______不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向______（填“右”或“左”）移动．
（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V₂的示数为______V，小灯泡的额定电流为______A，由此计算出的小灯泡额定功率是______W．

科目：czwl 来源：2011年新疆自治区、建设兵团中考物理试卷（解析版） 题型：解答题

在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．

导体中的电流I/A	导体两端的电压U/V
0.1	1
0.2	2
0.3	3

（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的______发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是______．
（2）在探究“电流与电阻关系”的过程中，该同学应控制______不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向______（填“右”或“左”）移动．
（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V₂的示数为______V，小灯泡的额定电流为______A，由此计算出的小灯泡额定功率是______W．

科目：czwl 来源： 题型：选择题

17．为了探究“电功率跟电压的关系”，一位同学把标有“2.5V 0.3A”和“3.8V 0.3A”的两灯泡L₁和L₂串联在一个可调压电源上，并用电压表分别测量两灯泡的电压，如图所示．下列有关说法正确的是（　　）

	A．	选用两个规格不同的灯泡是为了使规律具有普遍性
	B．	两灯泡串联，通过它们的电流相同，所以它们一样亮
	C．	调节电源电压，电路消耗的功率为1.89W时，两灯泡都正常发光
	D．	根据本实验现象和数据会发现“电流相同时，电功率跟电压成正比”

科目：czwl 来源： 题型：

（2011•新疆）在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．

导体中的电流I/A	导体两端的电压U/V
0.1	1
0.2	2
0.3	3

（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的

电压

电压

发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是

在电阻不变的情况下，导体中的电流与导体两端的电压成正比

在电阻不变的情况下，导体中的电流与导体两端的电压成正比

．
（2）在探究“电流与电阻关系”的过程中，该同学应控制

电阻两端的电压

电阻两端的电压

不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向

右

右

（填“右”或“左”）移动．

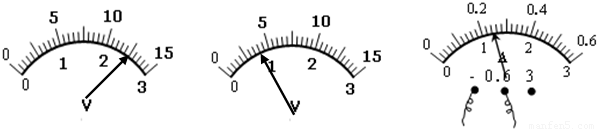

（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V₂的示数为

4

4

V，小灯泡的额定电流为

0.24

0.24

A，由此计算出的小灯泡额定功率是

0.6

0.6

W．
