科目：czwl 来源： 题型：

（2010•海淀区二模）在图所示电路图中，闭合开关后，两灯泡属于并联的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

（2012•如东县一模）在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．

（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则

A

A

．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用

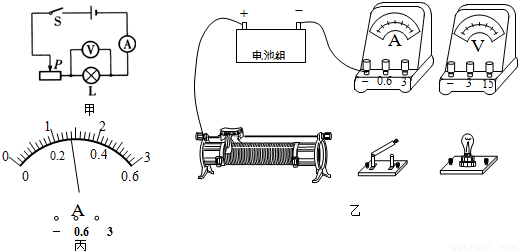

（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为

0.28

0.28

A，小灯泡的额定功率为

0.7

0.7

W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡

断路

断路

（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R₀，则计算小灯泡额定功率的表达式为

5

R0

5

R0

．（电源电压恒定不变）

科目：czwl 来源： 题型：阅读理解

（2011•道里区一模）实验课上，同学们把两个相同规格的小灯泡连接在如图所示的电路中，闭合开关后，两灯均发光，此时，一位同学不小心把L₁的玻璃外壳打破了，结果L₁不亮，L₂却更亮了，这是为什么呢？他们提出以下猜想：
猜想一：可能L₁处发生开路：猜想二：可能L₁处发生短路
（1）根据

串联

串联

（选填“串联”或“并联”）电路的特点，可知猜想

一

一

是不正确的．
（2）针对猜想二，同学们找了一只电压表，分别并联在L₁、L₂两端，如图乙所示，假如猜想二成立，则两次读数有何特点？

L₁两端没电压，L₂两端的电压等于电源电压

L₁两端没电压，L₂两端的电压等于电源电压

．
实验发现两次电压表均有读数，且L₁两端电压比L₂两端电压小，说明猜想二也不正确．你认为L₁不亮的根本原因可能是

L₁电阻太小

L₁电阻太小

．
（3）请你自选一种测量仪器和实验器材，设计实验证实你的观点是正确的

①在乙电路图中，串联电流表记下电流表示数和L₁两端的电压，然后根据R=

U

I

计算出L₁的阻值R₁；
②断开开关S，取下小灯泡L₁，将完好的小灯泡接在电路中，用电流表和电压表分别测出通过小灯泡的电流和灯泡两端的电压，并计算出电阻R₂，比较R₁和R₂的大小即可

①在乙电路图中，串联电流表记下电流表示数和L₁两端的电压，然后根据R=

U

I

计算出L₁的阻值R₁；
②断开开关S，取下小灯泡L₁，将完好的小灯泡接在电路中，用电流表和电压表分别测出通过小灯泡的电流和灯泡两端的电压，并计算出电阻R₂，比较R₁和R₂的大小即可

．（要求定量探究）

科目：czwl 来源： 题型：

实验课上，同学们把两个相同规格的小灯泡连接在如图所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L₂的玻璃外壳打破了，结果L₁更亮、L₂熄灭了．这是为什么呢？他们提出猜想：
猜想一：可能L₂处发生开路；
猜想二：可能L₂处发生短路．
（1）经过认真分析，他们认为猜想一是不正确的，其理由是

串联电路一断全断

串联电路一断全断

．
（2）针对猜想二，在不拆开原电路的情况下，同学们找了一只电压表和一些导线，进行检验，通过实验证实猜想二是错误的．请你在空白处画出所用实验的电路图，并简要说明实验操作的方法和实验观察到的现象．
（3）结合上述实验事实及你所掌握的物理知识分析L₁更亮、L₂熄灭的原因可能是

灯泡L₂玻璃破裂后其灯丝温度比L₁低，故电阻小而不发光

灯泡L₂玻璃破裂后其灯丝温度比L₁低，故电阻小而不发光

．

科目：czwl 来源：2012届江苏省无锡市江南中学九年级中考模拟二物理试卷（带解析） 题型：实验题

科目：czwl 来源：2011-2012学年江苏省无锡市九年级中考模拟二物理试卷（解析版） 题型：实验题

科目：czwl 来源：2012-2013学年江苏省仪征市九年级上学期末考试物理试卷（解析版） 题型：实验题

科目：czwl 来源：2012-2013学年江苏省仪征市九年级第一学期期末物理试卷（解析版） 题型：实验题

科目：czwl 来源：2012年江苏省南通市通州区中考物理一模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源： 题型：解答题

科目：czwl 来源：2012年内蒙古乌兰察布市凉城二中中考物理模拟试卷（二）（解析版） 题型：选择题

在图所示电路图中，闭合开关后，两灯泡属于并联的是（ ）
A．
B．
C．
D．

科目：czwl 来源：2012年江苏省南通市中考物理一模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2010年北京市海淀区中考物理二模试卷（解析版） 题型：选择题

在图所示电路图中，闭合开关后，两灯泡属于并联的是（ ）
A．
B．
C．
D．

科目：czwl 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．

（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2012年江苏省无锡市蠡园中学中考物理四模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2012年江苏省无锡市江南中学中考物理二模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2012年江苏省南通市如东县中考物理一模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2012年江西省中考物理模拟试卷（三）（解析版） 题型：选择题

在图所示电路图中，闭合开关后，两灯泡属于并联的是（ ）
A．
B．
C．
D．

科目：czwl 来源：2013年江苏省扬州市梅岭中学中考物理二模试卷（解析版） 题型：解答题

在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．
（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则______．
A．只能选择4.5V的电池组     B．只能选择6V的电池组
C．两电池组均可选用          D．须将其变成10.5V的电池组使用
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为______A，小灯泡的额定功率为______W．
（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．
①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡______（选填“短路”或“断路”）；
②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R，则计算小灯泡额定功率的表达式为______．（电源电压恒定不变）

科目：czwl 来源：2011-2012学年四川省成都市玉林中学九年级（上）期中诊断物理试卷（解析版） 题型：解答题

实验课上，同学们把两个相同规格的小灯泡连接在如图所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L₂的玻璃外壳打破了，结果L₁更亮、L₂熄灭了．这是为什么呢？他们提出猜想：
猜想一：可能L₂处发生开路；
猜想二：可能L₂处发生短路．
（1）经过认真分析，他们认为猜想一是不正确的，其理由是______．
（2）针对猜想二，在不拆开原电路的情况下，同学们找了一只电压表和一些导线，进行检验，通过实验证实猜想二是错误的．请你在空白处画出所用实验的电路图，并简要说明实验操作的方法和实验观察到的现象．
（3）结合上述实验事实及你所掌握的物理知识分析L₁更亮、L₂熄灭的原因可能是______．
