在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A
1的示数为0.5A，电流表A
2的示数为0.3A．则
（1）通过小灯泡L
2的电流为
0.2
0.2
，灯L
1与灯L
2的电阻之比为
2：3
2：3
．
（2）根据图甲在图乙的实物图上用笔画出连接线（连接线不要交叉）．
查看答案和解析>>
科目：czwl
来源：2013-2014学年湖北省九年级期中考试物理试卷（解析版）
题型：填空题
在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A。则（1）通过小灯泡L2的电流为 ，灯L1与灯L2的电阻之比为 。（2）根据图甲在图乙的实物图上用笔画出连接线（连接线不要交叉）。
查看答案和解析>>
科目：czwl
来源：
题型：
（2012•南海区模拟）根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）．已知电流表A
1的示数为2.5A，通过L
1的电流是1.1A．
查看答案和解析>>
科目：czwl
来源：2011-2012学年广东省佛山市南海区九江镇中考模拟考试物理卷
题型：作图题
根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）。已知电流表A1的示数为2.5A，通过L1的电流是1.1A。（2分）
查看答案和解析>>
科目：czwl
来源：2011年广东省佛山市南海区九江镇中考物理模拟试卷（解析版）
题型：解答题
根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）．已知电流表A
1的示数为2.5A，通过L
1的电流是1.1A．
查看答案和解析>>
科目：czwl
来源：
题型：解答题
根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）．已知电流表A1的示数为2.5A，通过L1的电流是1.1A．
查看答案和解析>>
科目：czwl
来源：2012年广东省佛山市南海区九江镇中考物理模拟试卷（解析版）
题型：解答题
根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）．已知电流表A
1的示数为2.5A，通过L
1的电流是1.1A．
查看答案和解析>>
科目：czwl
来源：
题型：
根据甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来（导线不能有交叉）。已知电流表A1的示数为2.5A，通过L1的电流是1.1A。（2分）
查看答案和解析>>
科目：czwl
来源：
题型：

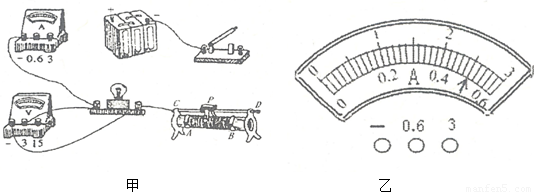

（2013•安阳二模）在“测量小灯泡的电阻”实验中，小灯泡的额定电压为2.5V，阻值约为10Ω．
（1）图甲所示电路还有两处未连接，请你用笔画线代替导线将电路连接完整（要求：连线不得交叉，滑动变阻器的滑片向右移动时小灯泡变亮）．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应该进行的操作是下列选项中的
C
C
A、更换小灯泡 B、检查电路是否断路 C、移动滑动变阻器滑片，观察小灯泡是否发光
（3）继续实验，小灯泡正常发光时电流表的指针所指的位置如图乙所示，电流表读数为
0.5
0.5
A，此时灯丝的电阻是
5
5
Ω．
（4）小灯泡正常发光时，电压表的示数为U，电流表的示数为I，该同学利用R=U/I计算出小灯泡正常发光时的电阻．电压表的阻值并非无穷大，实际上是一个自身阻值比灯泡电阻大得多的测量工具，考虑这个因素对实验的影响，电阻的测量结果与真实值相比会偏
小
小
（选填“大”或“小”），原因是：
由于电压表的分流，使电流表读数大于灯泡中的实际电流，导致测量结果偏小
由于电压表的分流，使电流表读数大于灯泡中的实际电流，导致测量结果偏小
．
查看答案和解析>>
科目：czwl
来源：2013年河南省安阳市中考物理二模试卷（解析版）
题型：解答题
在“测量小灯泡的电阻”实验中，小灯泡的额定电压为2.5V，阻值约为10Ω．
（1）图甲所示电路还有两处未连接，请你用笔画线代替导线将电路连接完整（要求：连线不得交叉，滑动变阻器的滑片向右移动时小灯泡变亮）．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应该进行的操作是下列选项中的______
A、更换小灯泡 B、检查电路是否断路 C、移动滑动变阻器滑片，观察小灯泡是否发光
（3）继续实验，小灯泡正常发光时电流表的指针所指的位置如图乙所示，电流表读数为______A，此时灯丝的电阻是______Ω．
（4）小灯泡正常发光时，电压表的示数为U，电流表的示数为I，该同学利用R=U/I计算出小灯泡正常发光时的电阻．电压表的阻值并非无穷大，实际上是一个自身阻值比灯泡电阻大得多的测量工具，考虑这个因素对实验的影响，电阻的测量结果与真实值相比会偏______（选填“大”或“小”），原因是：______．
查看答案和解析>>
科目：czwl
来源：
题型：
某同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图甲所示。请你接着完成下列步骤：
(1).用笔画线代替导线，将电路补画完整．
(2).当电压表示数为2.4V时，电流表的示数如图乙所示，这时电路中的是 A，电阻丝的电阻为 Ω．这位同学通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是 。
(3).不改变上面连好的电路，用它还可以完成的实验是 。
(4).若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因是 。
查看答案和解析>>
科目：czwl
来源：
题型：解答题
在“测量小灯泡的电阻”实验中，小灯泡的额定电压为2.5V，阻值约为10Ω．
（1）图甲所示电路还有两处未连接，请你用笔画线代替导线将电路连接完整（要求：连线不得交叉，滑动变阻器的滑片向右移动时小灯泡变亮）．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应该进行的操作是下列选项中的______
A、更换小灯泡 B、检查电路是否断路 C、移动滑动变阻器滑片，观察小灯泡是否发光
（3）继续实验，小灯泡正常发光时电流表的指针所指的位置如图乙所示，电流表读数为______A，此时灯丝的电阻是______Ω．
（4）小灯泡正常发光时，电压表的示数为U，电流表的示数为I，该同学利用R=U/I计算出小灯泡正常发光时的电阻．电压表的阻值并非无穷大，实际上是一个自身阻值比灯泡电阻大得多的测量工具，考虑这个因素对实验的影响，电阻的测量结果与真实值相比会偏______（选填“大”或“小”），原因是：______．
查看答案和解析>>
科目：czwl
来源：
题型：
如图甲所示电路中，电源电压不变，灯L
1标有“6V 3W”字样，闭合开关S，将滑片P移到某一位置时，两块电流表指针的位置均如图乙所示，则电压表示数为
3.6
3.6
V，R
2的电阻是
3
3
Ω，此时灯L
1实际电功率是
1.08
1.08
W．（灯丝电阻不变）
查看答案和解析>>
科目：czwl
来源：2013届新疆哈密市八年级期中测试物理卷
题型：实验题
（8分）小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。
|
UAB/V
|
UBC /V
|
UAC /V
|
|
2.4
|
1.4
|
3.75
|
（1）闭合开关之前，滑动变阻器的滑动片应位于 端（选填“左”或“右”）。
（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向 边滑动（选填“左”或“右”）。当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是
Ω。
查看答案和解析>>
科目：czwl
来源：2012-2013学年辽宁东港石佛中学九年级上学期期末考试物理试卷（解析版）
题型：选择题
如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图像如图乙所示，其中正确的是
查看答案和解析>>
科目：czwl
来源：2013届辽宁东港石佛中学九年级上学期期末考试物理试卷（带解析）
题型：单选题
如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图像如图乙所示，其中正确的是
查看答案和解析>>
科目：czwl
来源：
题型：
（8分）小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。
| UAB/V | UBC /V | UAC /V |
| 2.4 | 1.4 | 3.75 |
（1）闭合开关之前，滑动变阻器的滑动片应位于 端（选填“左”或“右”）。
（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向 边滑动（选填“左”或“右”）。当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是 Ω。
查看答案和解析>>
科目：czwl
来源：
题型：
某同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图甲所示。请你接着完成下列步骤：
(1)用笔画线代替导线， 将电路补画完整．
(2)当电压表示数为2.4V时，电流表的示数如图乙所示，这时电路中的电流是
A，电阻丝的电阻为 Ω．这位同学通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是 。（8分）
查看答案和解析>>
科目：czwl
来源：
题型：
在学习“串联电路的总电阻与各串联电阻之间关系“的时候，小强和小刚利用滑动变阻器（铭牌上标有“50Ω 1A“），两个定值电阻（10Ω和5Ω）、电压表、电流表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．
（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）．
| R1=5Ω R2=10Ω |
| 次数 |
1 |
2 |
3 |
| 电压U/V |
1.5 |
2.4 |
3 |
| 电流I/A |
0.1 |
0.16 |
0.2 |
（2）上表是小强和小刚在这次实验中所记录的数据．请你根据他们测量的三组数据进行分析，可以得出的结论是：
串联电阻的总电阻等于各串联电阻之和
串联电阻的总电阻等于各串联电阻之和
．
（3）在这次实验中，滑动变阻器的作用是
改变电路中的电流和电阻两端的电压
改变电路中的电流和电阻两端的电压
．
查看答案和解析>>
科目：czwl
来源：
题型：
某同学复习中用图甲所示的电路再次探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小．”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源（电压U恒定，电阻为0）与一个电阻r的串联（图乙所示）．
为了测量干电池电阻r，他选择了适当器材，设计出如下的实验方案．
（1）选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R
1，导线和开关若干，一节旧干电池；
（2）设计出了如图丙的实验电路图；
（3）请你根据他所设计的电路图，帮他写出主要的实验步骤和需测量的物理量；
（4）请你帮他写出干电池电阻r的数学表达式（用已知量和测量量表示）：
．
