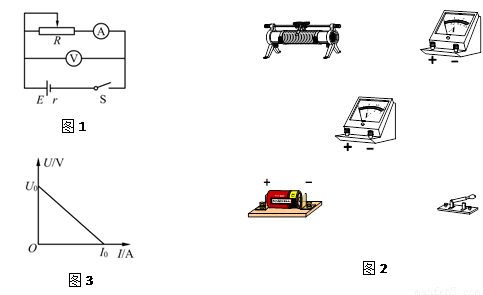

（10分）某实验小组利用如图1所示的电路做“测量电池的电动势和内电阻”的实验。

（1）请你根据电路图，在图2所示的实物图上连线。

（2）该小组利用测量出来的几组电压和电流值画出了U—I图线如图3。根据图线求出电源的电动势E=__________，电源的内电阻r=___________。

（3）另一实验小组也做了“测量电池的电动势和内电阻”的实验，他们在实验室里找到了以下器材：

A．一节待测的干电池

B．电流表A₁（满偏电流3mA，内阻R_A1=10Ω）

C．电流表A₂（0～0.6A，内阻R_A2=0.1Ω）

D．滑动变阻器R₁（0～20Ω，10A）

E．定值电阻R₀（1190Ω）

F．开关和导线若干

某同学发现上述器材中虽然没有电压表，但提供了两块电流表，于是他设计了如图4所示的电路，并进行实验。该同学测出几组电流表A₁、A₂的数据I₁、I₂，利用测出的数据画出I₁－I₂图像，则由图像可得被测干电池的电动势E=________V，内电阻r=________Ω。
