在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V 0.6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。
（1）实验所用电路图，如图所示，连好电路后，开关闭合前，图甲中滑动变阻器R的滑片应置于 ________（填“a端”、“b端”或“ab正中间”）。

（2）闭合开关，向b端调节滑动变阻器R的滑片，发现“电流表的示数为零，电压表的示数逐渐增大”，则分析电路的可能故障为。
A．小灯泡短路
B．小灯泡断路
C．电流表断路
D．滑动变阻器断路
（3）“天宫一号”采用太阳能电池供电。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用器材有：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S和导线若干。
a．为了达到上述目的，请将下图所示器材连成一个完整的实验电路图。

b．该实验小组根据实验得到的数据，描点绘出了如下图所示的U-I图像。由图可知，当电压小于1.5V时，太阳能电池的电阻。（填“很大”或“很小”）

查看答案和解析>>

某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）完整的I-U特性曲线．所用的器材包括：太阳能电池，电源E，电压传感器V，电流传感器A，滑动变阻器R，开关S及导线若干．

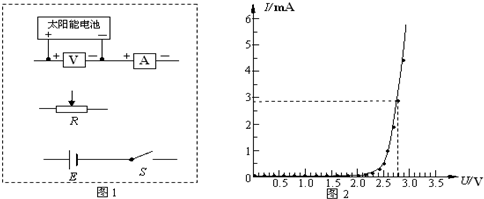

（1）为了达到上述目的，请将图1连成一个完整的实验电路图．
（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图象．由图可知，当电压小于2.00V时，太阳能电池的电阻

很大

（填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为

1.0×10³

Ω．

查看答案和解析>>

一个标有“3.8V　2W”的小灯泡，要通过实验描绘出这个小灯泡的伏安特性曲线．某同学按实验的需要选择器材，在连接好电路后，依据实验目的，测得一系列数据，并在直角坐标系I-U中描出对应的点，最终完成了实验．
（1）图1为该同学在实验过程中完成的部分电路连接的情况，请你帮他完成其余部分的线路连接．（用黑色水笔画线表示对应的导线）
（2）请在图2的直角坐标系中，依据该同学所描的点，画出小灯泡的伏安特性曲线（即 I-U图象）．由图线可得出结论

．（友情提示：本空格答案不是唯一的，只要是合乎图线所体现的规律，给出一种正确说法即可）
（3）实验中用到的电流表和电压表均为双量程电表．以电压表为例，有6V和15V两个量程，这两个量程都是由同一表头改装而来的，但这两个量程电压表对应的内阻是不同的．若6V量程的内阻为R_V1，15V量程的内阻为R_V2，由电表改装的原理可以知道，R_V1

R_V2（选填“＜”或“＞”）．

查看答案和解析>>

Ⅰ．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数为__________________mm。

（2）在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图2所示，读数为__________________cm。

Ⅱ．太阳能是一种清洁、“绿色”能源。在我国上海举办的2010年世博会上，大量利用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干。

（1）为了达到上述目的，请将图1连成一个完整的实验电路图。

（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像。由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________。

Ⅲ．利用图示装置进行验证机械能守恒定律的实验时，需要测量物体由静止开始自由下落到某点时的瞬时速度和下落高度。某班同学利用实验得到的纸带，设计了以下四种测量方案。

a. 用刻度尺测出物体下落的高度，并测出下落时间,通过v=gt计算出瞬时速度v₀

b. 用刻度尺测出物体下落的高度，并通过计算出瞬时速度

c. 根据做匀速直线运动时纸带上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度，并通过计算出高度

d. 用刻度尺测出物体下落的高度，根据做匀速直线运动时纸带上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度v₀

以上方案中只有一种正确，正确的是。（填入相应的字母）

查看答案和解析>>

Ⅰ．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数为__________________mm。

（2）在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图2所示，读数为__________________cm。

Ⅱ．太阳能是一种清洁、“绿色”能源。在我国上海举办的2010年世博会上，大量利用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干。

（1）为了达到上述目的，请将图1连成一个完整的实验电路图。

（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像。由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________。
