Question

【题目】小明在做“伏安法测电阻”的实验时，用到的器材有：蓄电池（6V）、电压表、电流表、滑动变阻器，待测电阻Rx（约10Ω）、开关、导线若干。

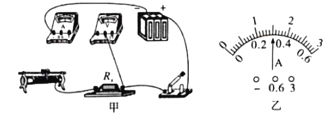

（1）请你以笔画线代替导线，帮小明将图甲中的电路连接完整. （导线不能交叉）

（____________）

（2）实验前，为了保护电路，滑动变阻器的滑片应置于最______ （选填“左”或“右”）端。

（3）当电压表的示数为2.7 V时，电流表的示数如图乙所示，则待测电阻Rx的阻值是______Ω.

（4）若考虑电压表的内电阻，则所测得的待测电阻Rx的阻值与真实值相比_________（选填“偏大”或“偏小”）.

Answer 1

【答案】 左 9 偏小

【解析】

(1)[1]通过电阻的最大电流

I==0.6A，

电流表选择0-0.6A的量程，电流表串联在电路中，电压表和电阻并联，变阻器一上一下连接，如图所示：

(2)[2]实验前，为了保护电路，滑动变阻器的滑片应置于阻值最大处，即最左端；

(3)[3]由图乙可知，电流选择的量程是0～0.6A，分度值是0.02A，此时电流表示数是0.3A，待测电阻Rx的阻值

Rx==9Ω；

(4)[4]如果考虑电压表的内电阻，电压表与待测电阻并联，电压表测的电压是准确的，根据并联电路电流的规律，电流表示数大于待测电阻的电流，由欧姆定律R=可知，待测电阻的阻值偏小。
