Question

5．请按要求完成下面两题的作图

（1）如图1所示，太阳光经过三棱镜被分解为不同的色光，请画出紫色光线的大致位置．
（2）如图2所示，S为一点光源，请作出物体AB在地面上的影子，并用CD标出影子的范围．

Answer 1

分析 （1）要解答本题需掌握：太阳光是混合光，由各种色光混合而成的，经过三棱镜可以分散为七种色光，这种现象叫光的色散．
（2）当光在直线传播过程中，被物体遮挡就会形成影子，根据光的直线传播原理来作图．

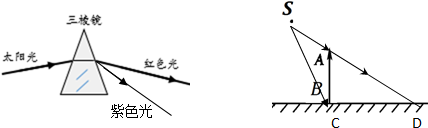

解答 解：（1）太阳光经过三棱镜折射后可以分散成七种颜色的光，从上而下分别是红、橙、黄、绿、蓝、靛、紫，
因此红色光线在最上方，紫光在最下方；如图所示：
（2）连接S点和A点并延长至地面，与地面的交点为D，连接SB与地面的交点为C，则CD部分就为影子的长度，如图所示：

点评 本题主要考查学生对光的色散以及光沿直线传播的应用，当光在直线传播过程中，被物体遮挡就会形成影子，主要依据光的直线传播原理来作图，是一道基础题．
