Question

2．（1）请在图甲中画出物体AB经过平面镜所成的像．
（2）请在图乙中画出小球所受浮力的示意图．
（3）请用笔画线代替导线连接图丙所示电路，要求：L₁和L₂并联，开关S控制整个电路．

Answer 1

分析 （1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称；
（2）小球在水中受重力与浮力的作用，重力的方向竖直向下，浮力的方向竖直向上；
（3）根据题意可知，灯L₁和L₂并联，开关同时控制灯L₁和L₂，说明开关在干路中．

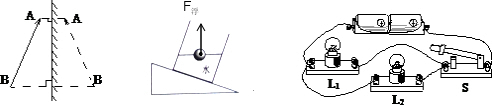

解答 解：（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像；
（2）过球心沿竖直向上的方向画一条带箭头的线段，用符号F_浮表示；如图所示：
（3）根据电流流向，电流从电源正极经开关后开始分支，分别经过两个灯泡回到电源负极，如下图所示：

点评 （1）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．（2）力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．
（3）本题考查了实物电路图的连接，关键是根据题意和开关的作用判断开关的位置．
