13．请你仔细观察如图所示实物电路

（1）在图甲中只加一根导线，使实物电路成为并联电路．并且画出电路图．
（2）在图乙中只改动一根导线的一端，使实物电路成为串联电路．并且画出电路图．要求：在被改动的导线上画“×”，然后画出改动的导线．

Answer 1

分析 电路的基本连接方式有两种．一种是串联：在串联电路中电流只有一条路径，各用电器之间顺次相连；另一种是并联：在并联电路中电流有多条流通路径，各个用电器之间并列连接．

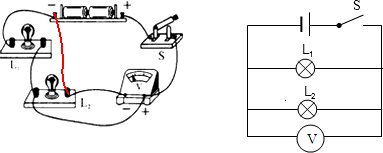

解答 解：（1）要使两灯泡并联，则两灯泡的两端应并列连接，所以可将L₁的左端跟L₂的右端相连．如下图所示：

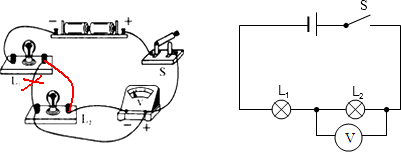

（2）要使两灯泡串联，则两灯泡应首尾相接构成通路，所以可将L₁的右端跟L₂的右端相连．如下图所示：

点评 本题主要考查了对串、并联电路中各个元件连接特点的了解．
