用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：
A．待测电阻Rx(大约100 Ω)
B．直流毫安表A1(量程0～10 mA，内阻约100 Ω)
C．直流毫安表A2(量程0～40 mA，内阻约40 Ω)
D．直流电压表V1(量程0～3 V，内阻约5 kΩ)
E．直流电压表V2(量程0～15 V，内阻约15 kΩ)
F．直流电源(输出电压4 V，内阻不计)
G．滑动变阻器R(阻值范围0～50 Ω，允许最大电流1 A)
H．开关一个、导线若干
(1)根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选________，直流电压表应选________．

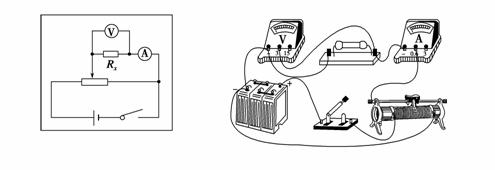

(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些．(3)用铅笔按电路图将实物图连线．
科目：高中物理 来源： 题型：
如图所示，理想变压器原线圈a、b两端接正弦交变电压u，u＝220
sin100πt(V)，原、副线圈的匝数比n1∶n2＝10∶1，电压表接在副线圈c、d两端，输电线的等效电阻为R，原来开关S是断开的。则当S闭合一段时间后( )
A. 电压表示数不变，示数为22 V
B. 电压表示数不变，示数为220 V
C. 灯泡L两端的电压将变大
D. 电流表示数一定为0
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，一透明球体置于空气中，球半径R＝10 cm，折射率n＝
。MN是一条通过球心的直线，单色细光束沿直线AB且平行于MN射向球体，B点为入射点，AB与MN间距为5 cm，出射光线沿CD方向。
(1)补全光路并求出光从B点传到C点的时间；
(2)求CD与MN所成的角α。(需写出求解过程)
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示为“验证动量守恒定律”的实验装置。
(1)下列说法中符合本实验要求的是________(选填选项前面的字母)。
A. 入射球比靶球质量大或者小均可，但二者的直径必须相同
B. 在同一组实验的不同碰撞中，每次入射球必须从同一高度由静止释放
C. 安装轨道时，轨道末端必须水平
D. 需要使用的测量仪器有天平、刻度尺和秒表
(2)实验中记录了轨道末端在记录纸上的竖直投影为O点，经多次释放入射球，在记录纸上找到了两球平均落点位置为M、P、N，并测得它们到O点的距离分别为OM、OP和ON。已知入射球的质量为m1，靶球的质量为m2，如果测得m1·
＋m2·
近似等于________，则认为成功验证了碰撞中的动量守恒。
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示,一电荷量为+Q的点电荷甲固定在光滑绝缘的水平面上的O点,另一电荷量为+q、质量为m的点电荷乙从A点经C以v0=2 m/s的初速度沿它们的连线向甲运动,到达B点时的速度为零,已知AC=CB,φA=3 V,φB=5 V,静电力常量为k,则( )
A.φC>4 V B.φC=4 V
C.点电荷乙的比荷为1 C/kg D.点电荷乙的比荷为2 C/kg
查看答案和解析>>
科目：高中物理 来源： 题型：
发电厂发电机的输出电压为U1，发电厂至学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2.则输电线上损耗的功率可表示为：（ ）
A．
B．
C．IU1 D．I(U1－U2)
查看答案和解析>>
科目：高中物理 来源： 题型：
如图所示，QB段为一半径为R=1m的光滑圆弧轨道，圆弧轨道对应的圆心角为60?，AQ段为一长度为L=1m的粗糙水平轨道，两轨道相切于Q点，Q在圆心O的正下方，整个轨道位于同一竖直平面内。 物块P的质量为m=1kg（可视为质点），若物块 P以速度v0从A点滑上水平轨道，刚好能到达B点，到达B点后又返回到A点时恰好静止。（取g=10m/s2） 求：
（1）物块到达B点时所受到的合外力大小；
（2）物块与水平面之间的动摩擦因数?；
（3）物块P的初速度v0的大小。
查看答案和解析>>
科目：高中物理 来源： 题型：
某人在地面上用弹簧秤称得其体重为490 N．他将弹簧秤移至电梯内称其体重，t0至t3时间段内，弹簧秤的示数如图3－3－15所示，电梯运行的v－t图可能是：(取电梯向上运动的方向为正)
查看答案和解析>>
