如图（甲）所示，小球在内壁光滑的固定半圆形轨道最低点附近做小角度振动，其振动图象如图（乙）所示，以下说法正确的是（）

A.t1时刻小球速度为零，轨道对它的支持力最小

B.t2时刻小球速度最大，轨道对它的支持力最小

C.t3时刻小球速度为零，轨道对它的支持力最大

D.t4时刻小球速度为零，轨道对它的支持力最大

练习册系列答案

68所名校图书小升初高分夺冠真卷系列答案

伴你成长周周练月月测系列答案

小升初金卷导练系列答案

年级	高中课程	年级	初中课程
高一	高一免费课程推荐！	初一	初一免费课程推荐！
高二	高二免费课程推荐！	初二	初二免费课程推荐！
高三	高三免费课程推荐！	初三	初三免费课程推荐！
更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：高中物理 来源： 题型：

测量铅笔芯的电阻率，取一支4B铅笔，去掉两端笔芯外木质部分，不损伤笔芯，安放在接线的支座上．

（1）用刻度尺量得笔芯长度L=20.0cm，螺旋测微器测量笔芯的直径如图a，则笔芯的直径为d=　1.200　㎜

（2）甲同学选用欧姆表×10档测量笔芯的电阻，进行了正确的操作后，多用电表指针偏转很大，如图b所示，甲同学认为应该调整欧姆表量程，下列说法正确的是　BC　

A．应该换用×100档量程

B．应该换用×1档量程

C．换量程后必须重新进行欧姆调零

D．换量程后没有必要重新进行欧姆调零

（3）乙同学采用实验室提供的下列器材测定铅笔芯电阻

A．待测笔芯

B．电流表（0﹣0.6A，0﹣3A内阻分别约为1Ω，0.5Ω）

C．电压表（0﹣3V，0﹣15V内阻分别约为6KΩ，30KΩ）

D．滑动变阻器（0﹣10Ω）

E．电源（3V）

F．开关、导线若干

请根据实验要求在图c中用笔画线代替导线（只配有两根导线）完成实物电路连接

（4）实验测量过程中某次电压表、电流表指针偏转如图d所示，测得电压表读数U=　1.80　V，电流表读数I=　0.36　A．

查看答案和解析>>

科目：高中物理 来源： 题型：

空间存在着沿竖直方向的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，如图甲所示，设甲图中线圈中磁感应强度的方向和感应电流的方向为正方向。要想在线圈中产生如图乙所示的感应电流，下列图中能正确表示线圈中磁感应强度随时间变化的图线是

查看答案和解析>>

科目：高中物理 来源： 题型：

如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内r_g=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R₀=50Ω，电池电动势E=1.5V．用它测量电阻R_x，能准确测量的范围是（　　）

A．

30kΩ～80kΩ

B．

3kΩ～8kΩ

C．

300Ω～800Ω

D．

30Ω～80Ω

查看答案和解析>>

科目：高中物理 来源： 题型：

某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R₀（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）．在操作台上还准备了如下实验器材：

A．电压表V（量程4V，电阻R_V约为4.0kΩ），

B．电流表A₁（量程100mA，电阻R_A1约为5Ω），

C．电流表A₂（量程4mA，电阻R_A2约为50Ω），

D．滑动变阻器R₁（0～20Ω，额定电流1A），

E．开关S一只、导线若干，

F．游标卡尺，

G．螺旋测微器．

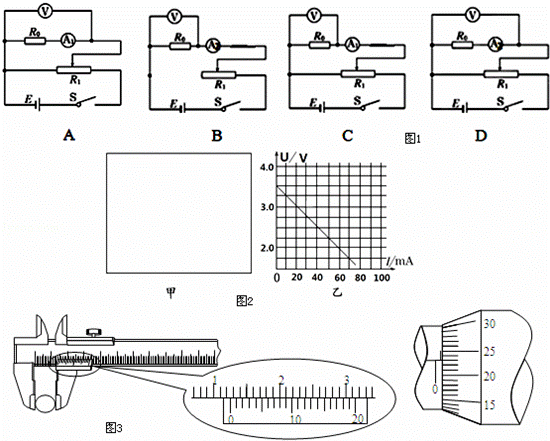

（1）为了测定电阻R₀的电阻值，某小组的四位成员，设计了如图1所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是　D　

（2）为了测锂电池的电动势和内阻，请在图2的方框甲中画出实验原理图，并在图中标明所选用器材．

（3）某小组根据测得的数据，画出了U﹣I图线，如图2乙所示，根据图线，可求得：该锂电池的电动势U=　3.5　V，内阻r=　25　Ω．

（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度．读出图3中的示数．该游标卡尺示数为　1.240　cm．螺旋测微器示数为　0.730　mm．

查看答案和解析>>

科目：高中物理 来源： 题型：

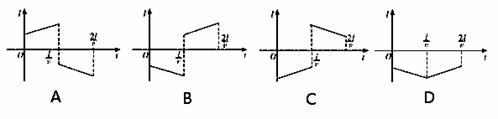

如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是下图中的(　　)
