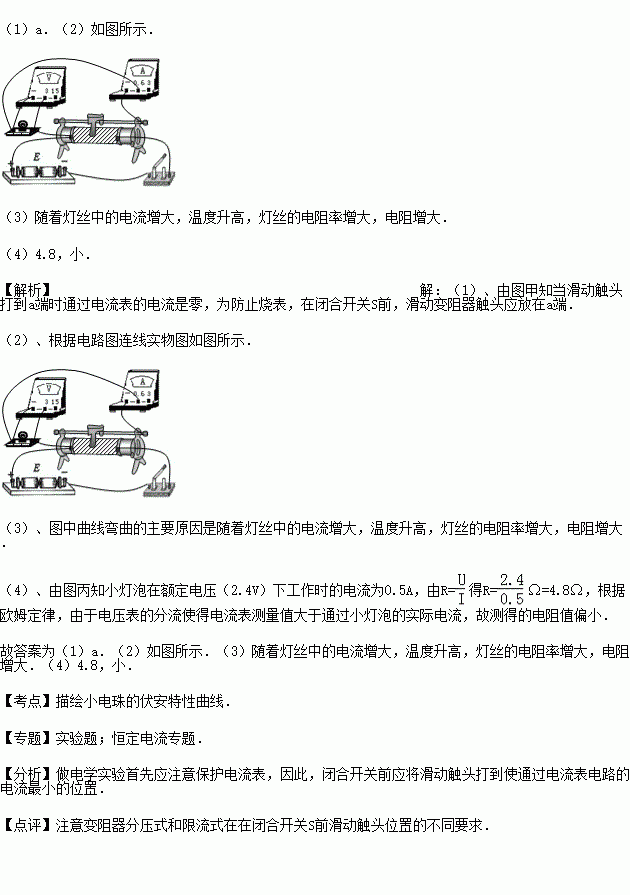

    用如图甲所示的电路图研究灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性．

    （1）在闭合开关S前，滑动变阻器触头应放在 端．（选填“a”或“b”）

    （2）根据电路图，请在图乙中以笔划线代替导线将实物图补充完整．

    （3）实验后作出的U﹣I图象如图丙所示，图中曲线弯曲的主要原因是： ．

    （4）根据所得到的图象如图丙所示，求出它在额定电压（2.4V）下工作时的电阻值R= Ω，这个测量值比真实值偏 ．（选填“大”或“小”）
