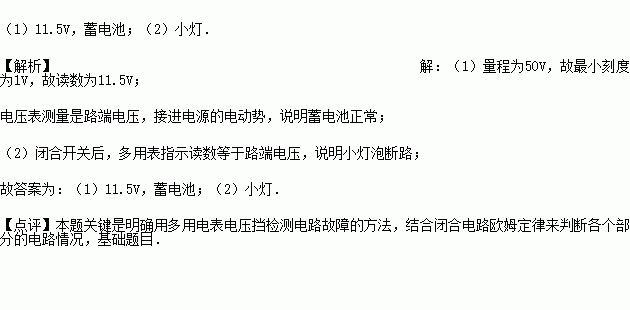

    某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50V档检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．

    （1）断开开关，红表笔接在a点时多用表指示如图2所示，读数为 V，说明 正常（选填：蓄电池、保险丝、开关、小灯）．

    （2）红表笔接在b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判定发生故障的器件是 （选填：蓄电池、保险丝、开关、小灯）
