Question

小明同学为了测定某太阳能硅光电池组的电动势和内电阻，设计了如图甲所示的电路，在一定光照条件下进行实验：

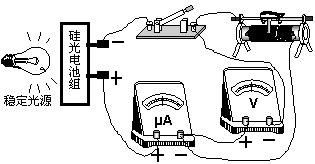

①请根据图甲完成图乙中实物的连线。

②将测量出来的数据记录在下表中，其中第4组数据的电压如图丙所示，则此时电压为_______V。

	1 2 3 4 5 6 7 8 U/V 1.77 1.75 1.70 1.54 1.27 1.00 0.50 I/μA 12 30 48 60 68 76 80 86



③将这些数据在图丁中描点，第4组数据还未描出。

a．请在图丁中描出第4组数据的点，作出该硅光电池组的U－I图线；

b．由此U－I图线可知，该硅光电池组的电动势E＝1.80V，电池组的内阻随其输出电流的变化而改变，在电流为80μA时，该电池组的内阻r＝________Ω（保留两位有效数字）。

Answer 1

①实物连线3分，有错不给分

②1.62～1.67（2分）

③a．（3分）描点2分（所描的点必须落在60μA的竖直线上、1.60～1.70的区间内，否则计0分；看不到所描的点，计0分），连线1分（将曲线画成直线的，计0分）

b．9.7～11×10³   （2分）
