利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．

（1）应该选择的实验电路是图1中的 （选项“甲”或“乙”）．

（2）现有电流表（0﹣0.6A）、开关和导线若干，以及以下器材：

A．电压表（0﹣15V） B．电压表（0﹣3V）

C．滑动变阻器（0﹣50Ω） D．滑动变阻器（0﹣500Ω）

实验中电压表应选用 ；滑动变阻器应选用 ；（选填相应器材前的字母）

（3）某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U﹣I图线．

序号	1	2	3	4	5	6
电压U（V）	1.45	1.40	1.30	1.25	1.20	1.10
电流I（A）	0.060	0.120	0.240	0.260	0.360	0.480

（4）根据（3）中所画图线可得出干电池的电动势E= v，内电阻r= Ω

（5）实验中，随着滑动变阻器滑片的移动，电压表的示数U以及干电池的输出功率P都会发生变化．图3的各示意图中正确反映P﹣U关系的是 ．

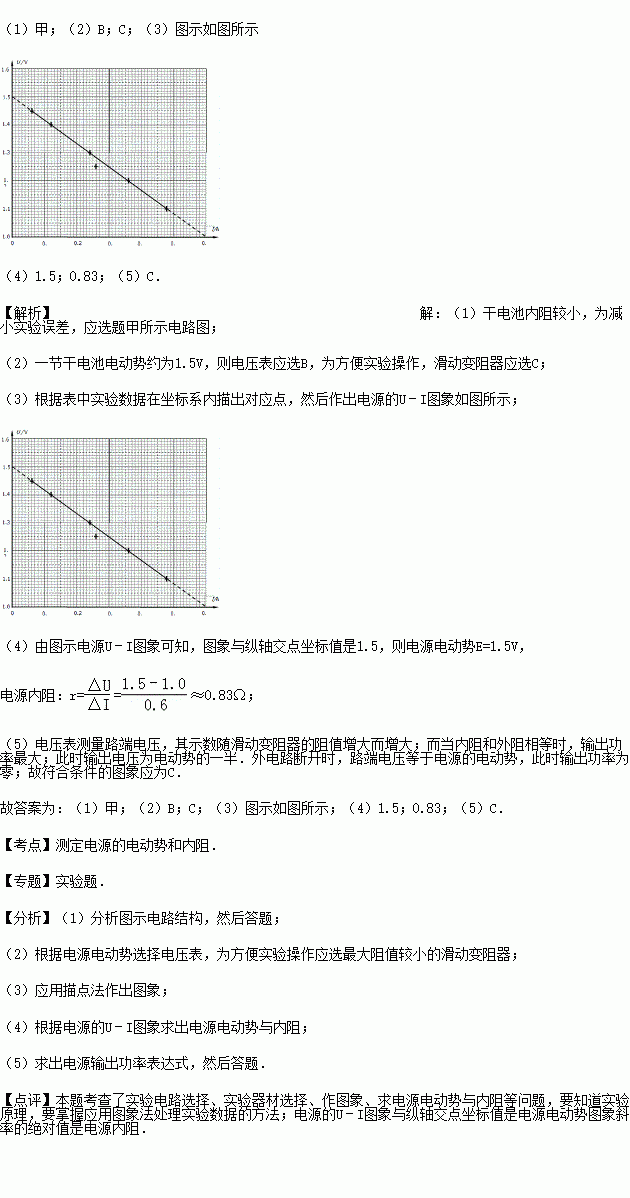

Answer 1
