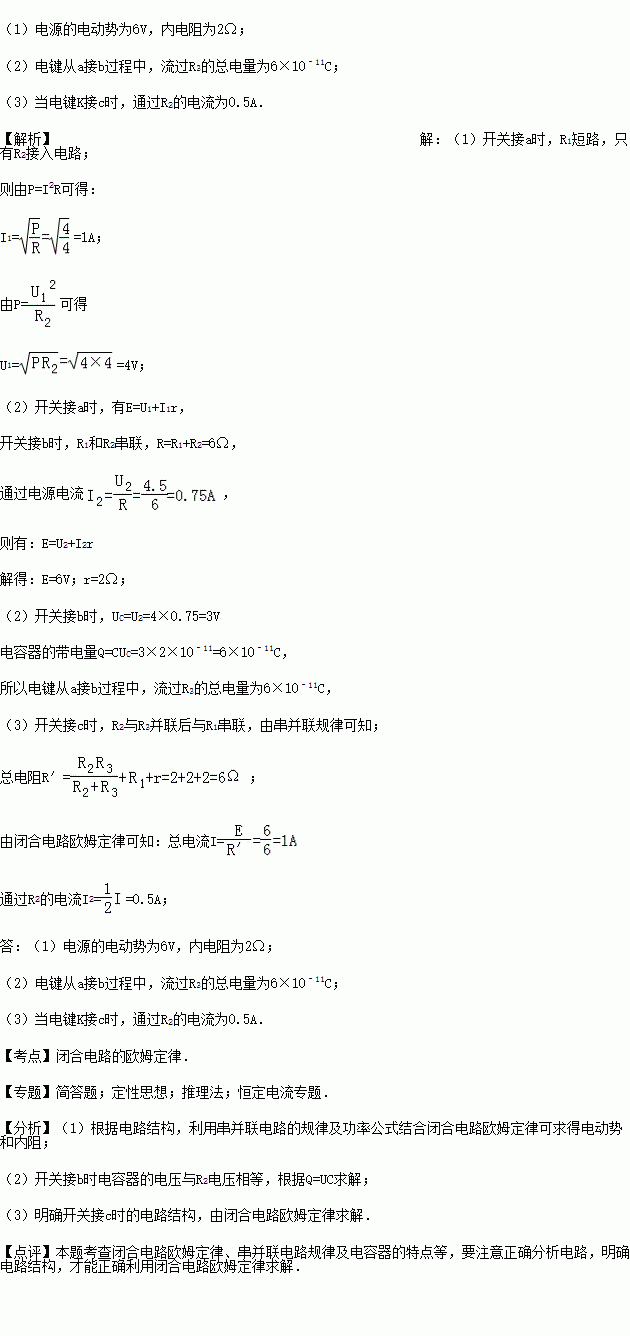

    在如图所示的电路中，R1=2Ω，R2=R3=4Ω，电容C=2×10﹣5μF，电键K先接a稳定后，R2上消耗的电功率为4W．电键K再接b稳定后电压表示数为4.5V，图中各元件均完好，试求：

    （1）电源的电动势和内电阻；

    （2）电键从a接b过程中，流过R3的总电量；

    （3）当电键K接c时，通过R2的电流．
