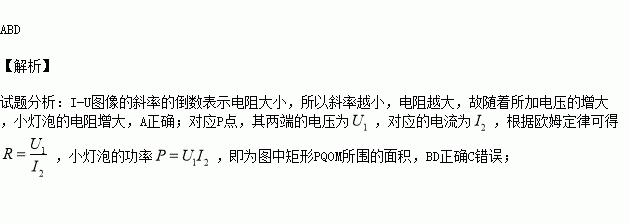

小灯泡通电后，其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法正确的是（）

A. 随着所加电压的增大，小灯泡的电阻增大

B. 对应P点，小灯泡的电阻为R=

C. 对应P点，小灯泡的电阻为R =

D. 对应P点，小灯泡的功率为图中矩形PQOM所围的面积
