Question

在做“验证力的平行四边形定则”的实验时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳；先后两次拉伸橡皮条，一次是用两个弹簧测力计通过两细绳互成角度地拉橡皮条，另一次是用一个弹簧测力计通过细绳拉橡皮条．

（1）实验操作中，下列说法正确的是 ．

A．弹簧测力计、细绳、橡皮条都应贴近木板且与木板平行

B．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些

C．拉力F1和F2的夹角越大越好

D．先将其中一个弹簧测力计沿某一方向拉到最大量程，然后只需调节另一个弹簧测力计拉力的大小和方向，把橡皮条另一端拉到O点

（2）实验中，要求先后两次力的作用效果相同，指的是 ．

A．用两个弹簧测力计拉力F1和F2的大小之和等于一个弹簧测力计拉力的大小

B．橡皮条沿同一方向伸长

C．橡皮条伸长到同一长度

D．橡皮条沿同一方向伸长到同一长度．

（3）在共点力合成的实验中，根据实验数据画出力的图示，如图1上标出了F 1、F 2、F、F′四个力，其中 （填上述字母）不是由弹簧秤直接测得的．

（4）在做“验证力的平行四边形定则”的实验时，用甲、乙两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β=90°，如图2所示，然后保持乙的示数不变，而使α角减小，为保持结点位置不变，可采用的办法是：

A．减小甲的示数同时减小β角

B．增大甲的示数同时减小β角

C．增大甲的示数同时增大β角

D．减小甲的示数同时增大β角．

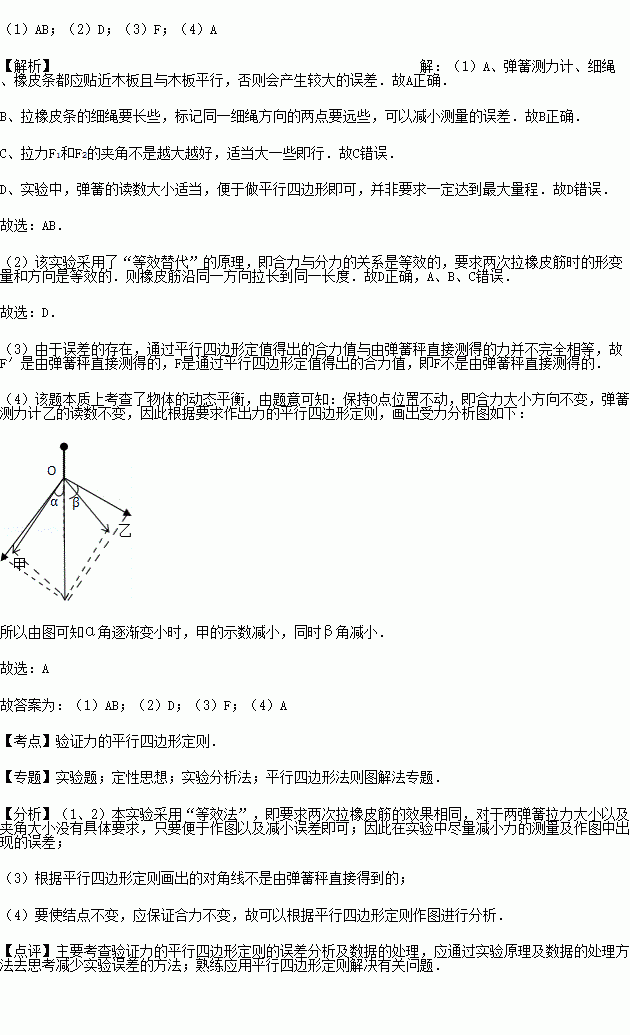

Answer 1
