Question

现要求探究标有“3V，0.3W”的小灯泡L从较低温度到正常发光过程中的电阻随电流的变化情况，实验中找到了可用的如下器材：

电流表A₁（量程400mA，内阻r₁=5Ω）；

电流表A₂（量程600mA，内阻r₂=1Ω）；

电压表V（量程15V，内阻约为3KΩ）；

定值电阻R₀（5Ω）；

滑动变阻器R₁（0—10Ω，额定电流为1A）；

滑动变阻器R₂（0—250Ω，额定电流为0.3A）；

电源E（电动势3V，内阻较小）；

开关一个，导线若干。

① 从以上给定的器材中选择恰当的器材，在虚线框内画出实验电路原理图，并在图中标出所用仪器的代号。

② 根据设计的方案，将实物图中的器材连成符合要求的电路（有个别仪器可能不用）。

③ 闭合开关S，移动滑片P，使 时，可知灯泡正常发光，此时灯泡的电阻为 （用测量的物理量表示）。

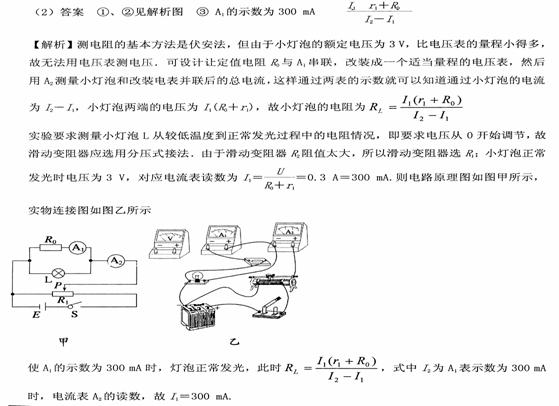

Answer 1
