实验室中有一块量程较小的电流表G，其内阻约为1000Ω，满偏电流为100μA，将它改装成量程为1mA、10mA双量程电流表。现有器材如下：

A．滑动变阻器R1，最大阻值50Ω；

B．滑动变阻器R2，最大阻值50kΩ；

C．电阻箱R＇，最大阻值9999Ω；

D．电池E1，电动势3.0 V；

E．电池E2，电动势4.5 V；(所有电池内阻均不计)；

F．单刀单掷开关S1和S2，单刀双掷开关S3，及导线若干。

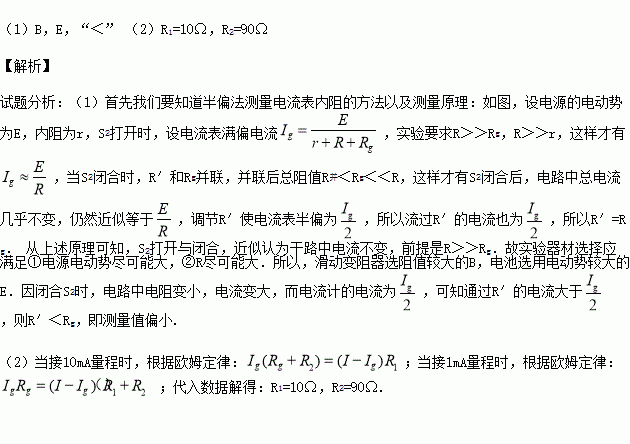

（1）采用如图甲所示电路测量电流表G的内阻，为提高测量精确度，选用的滑动变阻器为，选用的电池为（填器材前的字母序号）；采用此种方法电流表G内阻的测量值真实值(填“＞”、“＝”或“＜”)。

（2）如果在步骤（1）中测得电流表G的内阻为900Ω，将流表G改装成双量程电流表，设计电路如图乙所示，则在此电路中，R1= Ω，R2= Ω。
