某同学要测量额定电压为3V的某圆柱体电阻R的电阻率ρ．

（1）用游标卡尺和螺旋测微器分别测量其长度和直径，如图所示，则其长度L=______mm，直径d=______mm．

（2）该同学先用如图所示的指针式多用电表粗测其电阻．他将红黑表笔分别插入“+”、“-”插孔中，将选择开关置于“×l”档位置，然后将红、黑表笔短接调零，此后测阻值时发现指针偏转角度较小，如图甲所示．试问：

①为减小读数误差，该同学应将选择开关置于“______”档位置．

②再将红、黑表笔短接，此时发现指针并未指到右边的“0Ω”处，如图乙所示，那么他该调节______直至指针指在“0Ω”处再继续实验，结果看到指针指在如图丙所示位置．

③现要进一步精确测量其阻值，实验室提供了下列可选用的器材：

A．灵敏电流计G（量程200μA，内阻为300Ω）

B．电流表（量程3A，内阻约0.3Ω）

C．电压表V1（量程3V，内阻约3kΩ）

D．电压表V2（量程l5V，内阻约5kΩ）

E．滑动变阻器R1（最大阻值为10Ω）

F．最大阻值为99.99Ω的电阻箱R2

以及电源E（电动势4V，内阻可忽略）、电键、导线若干

为了提高测量精确度并且使电阻R两端电压调节范围尽可能大，除电源、电键、导线以外还应选择的最恰当器材（只需填器材前面的字母）有______．请在下面的方框中画出你设计的电路图

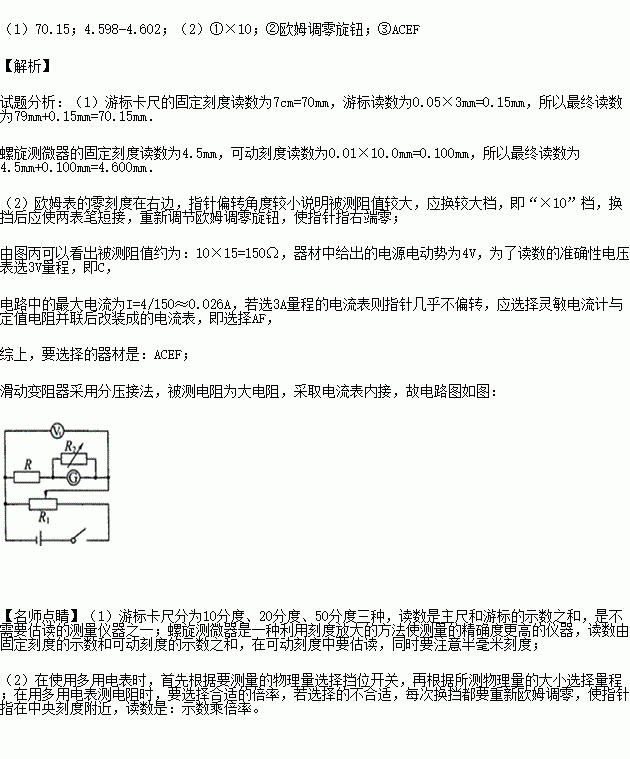

Answer 1
