    某同学要测量一由新材料制成的粗细均匀的圆柱形导体的电阻率ρ。步骤如下：

    (1)用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为          cm；

     (2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为         mm；

    (3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为        Ω。

    (4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

    待测圆柱形导体电阻R

    电流表A1(量程0～4 mA，内阻约50 Ω)

    电流表A2(量程0～10 mA，内阻约30 Ω)

    电压表V1(量程0～3 V，内阻约10 kΩ)

    电压表V2(量程0～15 V，内阻约25 kΩ)

    直流电源E(电动势4 V，内阻不计)

    滑动变阻器R1(阻值范围0～15 Ω，额定电流2.0 A)

    滑动变阻器R2(阻值范围0～2 kΩ，额定电流0.5 A)

    开关S，导线若干。

    为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号。







     (1) 5.015  (2分)  (2) 4.700  (2分)  (3) 220   (2分)

    (4)如图所示 (4分)

    (电压表选V1、电流表选A2、分压接法、电流表外接各1分)


    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：


    在倾角为θ的光滑斜面上有两个用轻弹簧相连接的物块A、B，它们的质量均为m，弹簧劲度系数为k，C为一固定挡板，系统处于静止状态．现用一恒力F沿斜面方向拉物块A使之向上运动，当物块B刚要离开C时，A的速度为v，则此过程（弹簧的弹性势能与弹簧的伸长量或压缩量的平方成正比，重力加速度为g）

    A．物块A运动的距离为

    B．物块A加速度为

    C．拉力F做的功为

    D．拉力F对A做的功等于A的机械能的增加量

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    某游乐场开发了一个名为“翻天滚地”的游乐项目。原理图如图所示：一个圆弧形光滑圆管轨道ABC，放置在竖直平面内，轨道半径为R，在A 点与水平地面AD相接，B点为圆轨道最低点，地面与圆心O等高，MN 是放在水平地面上长为3R、厚度不计的减振垫，左端M正好位于A点。让游客进入一个中空的透明弹性球，人和球的总质量为m，球的直径略小于圆管直径。将球（内装有参与者）从A处管口正上方某处由静止释放后，游客将经历一个“翻天滚地”的刺激过程，不考虑空气阻力，球视为质点。那么以下说法中正确的是

    A．要使球能从C点射出后能打到垫子上，则球经过C点时的速度至少为

    B．球从A到B的过程中重力的功率先减小后增大

    C．若球从C点射出后恰好能打到垫子的M端，则球经过C点时对管外壁压力大小为

    D．要使球能通过C点落到垫子上，球离A点的最大高度是5R

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图所示为一列简谐横波在某时刻的波形图。已知图中质点b的起振时刻比质点a超前了0.4 s，则以下说法正确的是

    A．波的波速为10 m/s

    B．波的频率为1.25 Hz

    C．波沿x轴正方向传播

    D．该时刻质点P正沿y轴正方向运动

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图甲所示，理想变压器原、副线圈的匝数比n1:n2=10:1，b是原线圈的中心抽头，S为单刀双掷开关，定值电阻R=10 Ω。从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压，则下列说法中正确的是

    A．当S与a连接后，理想电流表的示数为2.2 A

    B．当S与a连接后，t=0.01 s时理想电流表示数为零

    C．当S由a拨到b后，原线圈的输入功率变为原来的4倍

    D．当S由a拨到b后，副线圈输出电压的频率变为25 Hz

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    意大利科学家伽利略在研究物体变速运动规律时，做了著名的“斜面实验”，他研究了铜球在斜面上的运动情况，发现铜球做的是加速运动，且铜球的加速度随斜面倾角的增大而增大，于是他对“斜面实验”进行了合理的外推，由此得出的结论是(    )

    A．力不是维持物体运动的原因                 B．力是使物体产生加速度的原因

    C．自由落体运动是一种匀变速直线运动         D．物体具有保持原来运动状态的属性，即惯性

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    小球沿某一光滑斜面滑下，在斜面底端与垂直斜面的挡板相碰后又弹回到斜面上的某一位置，其速度v随时间t变化的关系如图所示。则(    )

    A．小球第一次反弹离开挡板的速度大小为6m/s    B．小球反弹离开挡板的最大距离为1.6m

    C．与挡板发生碰撞前后速度变化的大小为10m/s   D．小球从离开挡板7.2m处开始滑下

    查看答案和解析>>

    科目：高中物理 来源： 题型：

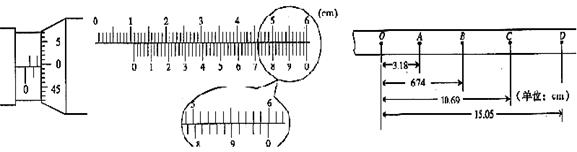

    （1）图中螺旋测微器读数为______mm。
