（10分）某同学用如图所示的装置探究小车加速度与合外力的关系。图中小车A左端连接一纸带并穿过打点计时器B的限位孔，右端用一轻绳绕过滑轮系于拉力传感器C的下端，A、B置于水平放置的一端带有定滑轮的足够长的木板上。不计绳与滑轮的摩擦及滑轮的质量。实验时，先接通电源再释放小车，打点计时器在纸带上打下一系列点。该同学在保证小车A质量不变的情况下，通过改变P的质量来改变小车A所受的外力，由传感器和纸带测得的拉力F和加速度a数据如下表所示。

（1）第4次实验得到的纸带如图所示，O、A、B、C和D是纸带上的五个计数点，每两个相邻点间有四个点没有画出，A、B、C、D四点到O点的距离如图所示。打点计时器电源频率为50Hz。根据纸带上数据计算出加速度为＿＿＿。

（2）在实验中，＿＿＿（选填“需要”或“不需要”）满足重物P的质量远小于小车的质量。

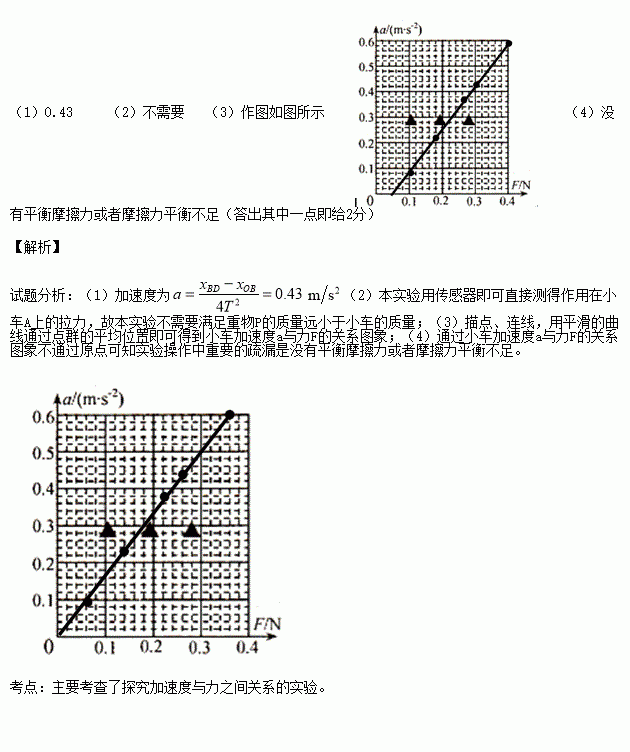

（3）根据表中数据，在图示坐标系中作出小车加速度a与力F的关系图象。

（4）根据图象推测，实验操作中重要的疏漏是＿＿＿＿＿＿。

练习册系列答案

黄冈重点中学名师编写金卷100分系列答案

精致小卷专为小科金卷100分系列答案

课课精练优学优练系列答案

奥数典型题举一反三系列答案

年级	高中课程	年级	初中课程
高一	高一免费课程推荐！	初一	初一免费课程推荐！
高二	高二免费课程推荐！	初二	初二免费课程推荐！
高三	高三免费课程推荐！	初三	初三免费课程推荐！
更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：高中物理 来源：2014-2015学年宁夏银川普通高中高三四月教学质量检测物理卷（解析版） 题型：实验题

某同学为研究小灯泡(最大电压不超过2．5 V，最大电流不超过0．55 A)的伏安特性曲线，在实验室找到了下列实验器材：

A．电压表(量程是3 V，内阻是6 k)

B．电压表(量程是15V，内阻是30k)

C．电流表(量程是0．6A，内阻是0．5)

D．电流表(量程是3 A，内阻是0．1)

E．滑动变阻器(阻值范围0～100，额定电流为0．6A)

F．滑动变阻器(阻值范围0～5，额定电流为0．6A)

G．直流电源(电动势E=3 V，内阻不计)

H．开关、导线若干

该同学设计电路并进行实验，通过实验得到如下数据(I和U分别表示小灯泡上的电流和电压)．

（1）为了提高实验结果的准确程度，电流表选；电压表选；滑动变阻器选。(以上均填写器材代号)

（2）请在下面的虚线框中画出实验电路图；

（3）在坐标纸中描出该小灯泡的伏安特性曲线；

（4）据图中描出的伏安特性曲线可知，该小灯泡的电阻随温度而变化的情况为：。

查看答案和解析>>

科目：高中物理 来源：2014-2015学年云南玉溪第一中学高二4月月考物理卷（解析版） 题型：选择题

如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直于桌面向下，过线圈上A点做切线OO/, OO/与线圈在同一平面上。在线圈以OO/为轴翻转180°的过程中，线圈中电流流向（）

A.始终由A→B→C→A

B.始终由A→C→B→A

C.先由A→C→B→A再由A→B→C→A

D.先由A→B→C→A再由A→C→B→A

查看答案和解析>>

科目：高中物理 来源：2014-2015学年辽宁朝阳三校协作体高二下期阶段性检测物理卷（解析版） 题型：选择题

下列关于机械波及其特征量的说法正确的是( )

A．波的传播方向跟质点振动的方向总是垂直的

B．由可知，波速是由波源振动的频率和波长两个因素决定的

C．波的速度即为振源的振动速度

D．在一个周期内，沿着波的传播方向，振动在均匀介质中传播的距离等于一个波长

查看答案和解析>>

科目：高中物理 来源：2014-2015学年山东省高考模拟理科综合物理卷（解析版） 题型：计算题

（6分）如图所示，汽缸放置在水平平台上，活塞质量为10 kg，横截面积为50 cm2，厚度为1 cm，汽缸全长为21 cm，汽缸质量为20 kg，大气压强为1×105 Pa，当温度为7℃时，活塞封闭的气柱长10 cm，若将汽缸倒过来放置时，活塞下方的空气能通过平台上的缺口与大气相通．g取10 m/s2，求：
