    在测定“小灯泡额定电功率”的实验中，已知小灯泡的额定电压为2.5V．

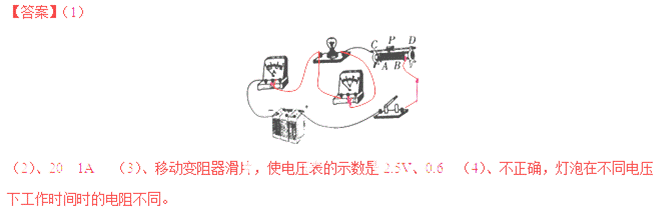

    （1）请你用笔画线代替导线，将图甲的实物电路连接完整。

    （2）实验时，电源电压为6Ｖ，小灯泡的电阻大约为10Ω．滑动变阻器有“10（　2A”和“20（ 1Ａ”两种供你选择，应该选择_______的滑动变阻器．

    （3）闭合开关后，移动滑动变阻器的滑片，当观察到电压表的示数为_______V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为_______ W ．

    （4）有些同学提出，利用上面的实验器材，在不改变电路连接的情况下还可以探究“电流与电压的关系”，你认为这种说法正确吗？请简述原因：_____________________________________________________________________________________________________________________________________
