    某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件（6V，2.5W）的伏安特性曲线，要求多次测量并尽可能减小实验误差，备有下列器材

    A.直流电源（6V，内阻不计）

    B.电流表G（满偏电流3mA，内阻10Ω）

    C.电流表A（0~0.6A，内阻未知）

    D.滑动变阻器R（0~20Ω，5A）

    E.滑动变阻器（0~200Ω，1A）

    F.定值电阻（阻值为1990Ω）

    G.开关与导线若干

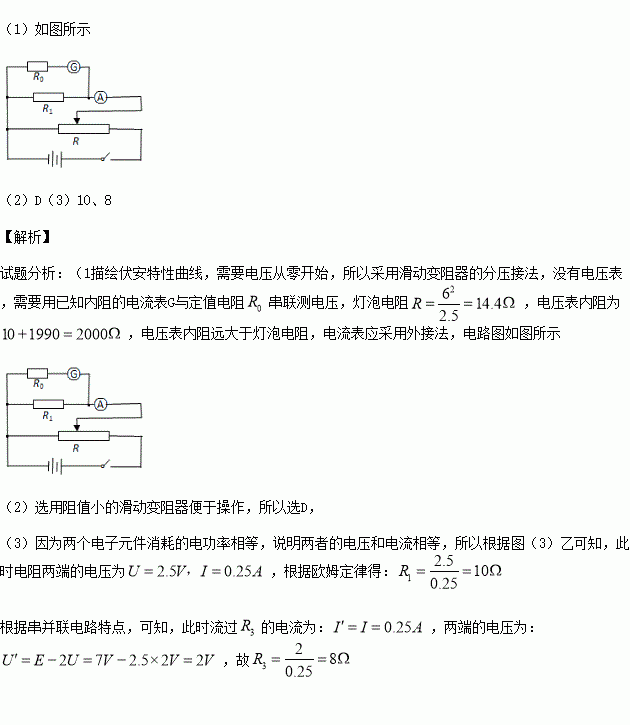

    （1）根据题目提供的实验器材，请你设计测量电子元件伏安特性曲线的电路原理图（可用“”表示）（请画在方框内）

    （2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用__________（温馨提示：填写器材前面的字母序号）

    （3）将上述电子元件和另一个电子元件接入如图所示的电路甲中，他们的伏安特性曲线分别如图乙中oA.ab所示，电源的电动势E=7.0V，内阻忽略不计，调节滑动变阻器，使电子元件和消耗的电功率恰好相等，则此时电子元件的阻值为____________Ω，接入电路的阻值为___________Ω（结果保留两位有效数字）
