    在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图（7）所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

    ①根据图线的坐标数值，请在图（8）中选出该实验正确的实验电路图　　　　（选填“甲”或“乙”）。

    ②根据所选电路图，请在图（9）中用笔画线代替导线，把实验仪器连接成完整的实验电路。












    ③由图（7）可知，该小灯泡的电阻随电压的升高而　　　　。（选填“增大”、“减小”或“不变”）

    ④根据图（7），可判断出图（10）中正确的关系图像是（图中P为小灯泡功率，I为通过小灯泡的电流）（ ）

    ⑤将同种规格的两个这样的小灯泡并联后再与R＝10Ω的定值电阻串联，接在电动势为8V、内阻不计的电源上，如图（11）所示。闭合开关S后，则电流表的示数为 A，两个小灯泡的总功率为 W。


    ①如右图　　②甲　 ③增大　

    ④D  　⑤0.6，1.2（每空2分）


    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：


    一平行板电容器充电后与电源断开，负极板接地．两板间有一个正检验电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，W表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l0的过程中，各物理量与负极板移动距离x的关系图象中正确的是

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    超导磁悬浮列车是新型交通工具。其推进原理可以简化为如图所示模型：在水平面上相距L的两根平行直导轨间，有竖直方向大小为B的匀强磁场，相邻磁场区域的磁场方向相反。每个同向磁场区域的宽度均为L，整个磁场以速度水平向右匀速运动，跨在两导轨间的长为L、宽为L的由匝线圈串联而成的金属框悬浮在导轨上方，在磁场力作用下也会向右运动。设金属框的总电阻为R，运动中所受到的阻力大小恒为．求：

    （1）金属框运行的最大速度；

    （2）金属框以最大速度运行时的电功率．

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    某同学设计了如图丁所示的电路来测量一个量程为3V的电压表的内电阻（几千欧），实验室提供直流电源的电动势为6V，内阻忽略不计；

    ①请完成图戊的实物连接；

    ②在该实验中，认为当变阻器的滑片P不动时，无论电阻箱的阻值如何增减，两点间的电压保持不变；请从下列滑动变阻器中选择最恰当的是：________；

    A.变阻器A（0-2000Ω，0.1A）   B.变阻器B（0-20Ω，1A）       C.变阻器C（0-5Ω，1A）

    ③连接好线路后，先将变阻器滑片P调到最____端，并将电阻箱阻值调到_____（填“0”或“最大”），然后闭合电键S，调节P，使电压表满偏，此后滑片P保持不动；

    ④调节变阻箱的阻值，记录电压表的读数；最后将电压表读数的倒数与电阻箱读数R描点，并画出图已所示的图线，由图象得，待测电压表的内阻值为_______Ω。（保留两位有效数字）　　 　　

    查看答案和解析>>

    科目：高中物理 来源： 题型：


     “马航MH370”客机失联后，我国已紧急调动多颗卫星，利用高分辨率对地成像、可见光拍照等技术对搜寻失联客机提供支持。关于环绕地球运动的卫星，下列说法正确的是（ ）

    A．低轨卫星（环绕半径远小于地球同步卫星的环绕半径）都是相对地球运动的，其环绕速率可能大于7.9km/s

    B．地球同步卫星相对地球是静止的，可以固定对一个区域拍照，但由于它距地面较远，照片的分辨率会差一些

    C．低轨卫星和地球同步卫星，可能具有相同的速率

    D．低轨卫星和地球同步卫星，可能具有相同的周期

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图所示为嫦娥一号、二号卫星先后绕月做匀速圆周运动的示意图，“嫦娥一号”在轨道I上运行，距月球表面高度为200km；“嫦娥二号”在轨道II上运行，距月球表面高度为100km。根据以上信息可知下列判断不正确的是

    A．“嫦娥二号”的运行速率大于“嫦娥一号”的运行速率

    B．“嫦娥二号”的运行周期大于“嫦娥一号”的运行周期

    C．“嫦娥二号”的向心加速度大于“嫦娥一号”的向心加速度

    D．“嫦娥二号”和“嫦娥一号”在轨道上运行时，所携带的仪器都处于完全失重状态

    查看答案和解析>>

    科目：高中物理 来源： 题型：


    如图甲所示，质量m=1kg的小球放在光滑水平面上，在分界线MN的左方始终受到水平恒力F1的作用，在MN的右方除受F1外还受到与F1在同一条直线上的水平恒力F2的作用.小球从A点由静止开始运动，在0〜5 s内运动的v一t图象如图乙所示，由图可知

    A．F1与F2的比值大小为1: 2
    B．t=2.5 s时，小球经过分界线MN

    C．t=2.0s时，恒力F2的功率P=20 W

    D.    在0〜2.5 s的过裎中，F1与F2做功之和为零

    查看答案和解析>>

    科目：高中物理 来源： 题型：

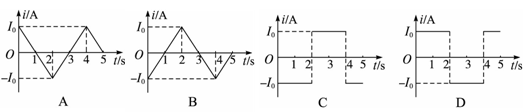

    在竖直方向的匀强磁场中，水平放置一圆形导体环，规定导体环中电流的正方向如图甲所示，磁场方向向上为正。当磁感应强度B随时间t按图乙变化时，下列能正确表示导体环中感应电流变化情况的是




    查看答案和解析>>

    科目：高中物理 来源： 题型：


    一小型水电站，输出的电功率为P0=20kW，输出电压U0=400V，经理想升压变压器T1变为2000V电压远距离输送，输电线总电阻为r=10Ω，最后经理想降压变压器T2降为220V向用户供电。下列说法正确的是

    A．变压器T1的匝数比n1∶n2=1∶5

    B．输电线上的电流为50A
    C．输电线上损失的电功率为25kW

    D．变压器T2的匝数比n3∶n4=95∶11

    查看答案和解析>>
