9. 某同学利用电压表和电阻箱测定干电池的电动势和内电阻，使用的器材还包括定值电阻(R₀＝5 Ω)一个，开关两个，导线若干，实验原理图如图(a)．

(1)在图(b)的实物图中，已正确连接了部分电路，请完成余下电路的连接．

(2)请完成下列主要实验步骤：

①检查并调节电压表指针指零；调节电阻箱，示数如图(c)所示，读得电阻值是________；

②将开关S₁闭合，开关S₂断开，电压表的示数是1.49 V；

③将开关S₂________，电压表的示数是1.16 V；断开开关S₁.

(3)使用测得的数据，计算出干电池的内阻是________(计算结果保留两位有效数字)．

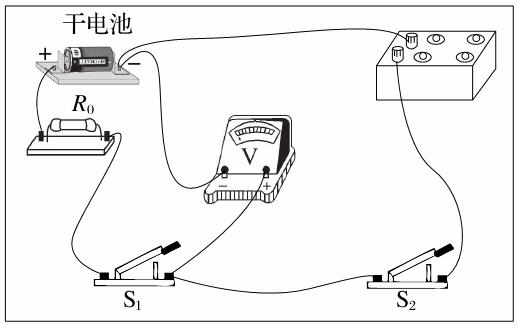

答案：(1)如图所示　(2)①20 Ω　③闭合　(3)0.69 Ω

解析：(2)由题干图(c)读得电阻箱阻值为R＝20 Ω；将S₁闭合S₂断开，电压表示数为电源电动势E＝1.49 V，将S₂再闭合，电压表示数为R两端电压．将电压表视为理想电表，则干路电流I＝＝ A＝0.058 A.

(3)因为I＝，所以r＝－R₀－R＝Ω＝0.69 Ω.
