某探究小组做“测定干电池的电动势和内电阻”的实验。

①他们设计了如图所示的甲、乙两个实验原理图，由于干电池的内电阻较小，为使测量结果比较准确，实验中应该选用图1中_________所示的原理图。

②为了便于测量．探究小组的付同学将一个R。=3.0的电阻与电池串联后再进行实验，图2为所需的实验器材，其中已连接一部分导线，请你按选中的实验原理图用笔画线代替导线把电路补画完整。

③根据付同学测得的数据，在U一I图中描出的点迹如图3所示，请在图中画出U一I图线，并利用图象得出干电池的电动势E=_________V，内阻________。

④考虑电表本身电阻对测量结果的影响，实验所得的干电池的电动势和内阻的测量值与真实值比较，E_测_____E_真，r_测_______r_真 (填“<”、“=”或“>”)。

图3

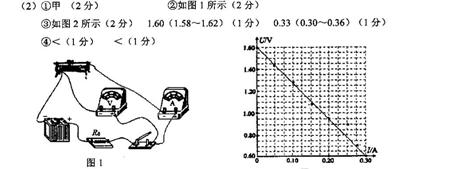

答案：

由于干电池的内电阻较小，为使测量结果比较准确，电流表内阻不清楚的情况下，应选择甲图；干电池的电动势E为U-I图线纵轴的截距大小为1.60V，内阻r=k-R₀=0.33Ω；甲图的实验误差分析得电动势和内阻的测量值比真实值小。
