Question

测量一未知电阻的阻值．

(1) 某同学首先用多用电表粗测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为________Ω.

(2) 接着该同学计划用VA法准确测量电阻的阻值，提供的实验器材有：8V直流电源；电压表(0～10V，内阻约20kΩ)；电流表(0～50mA，内阻约10Ω)；滑动变阻器(0～20Ω，1A)；开关和导线．

请根据实验要求和提供的器材，参考下面未完全连接好的实物电路在下面虚线方框内画出实验电路图，并完成下面实物电路未连接的导线．

(3) 在上述(2)的实验中，连接好电路后，闭合开关，发现电流表和电压表皆没有读数，该同学用多用电表检查电路故障．他的操作如下：选用多用电表的直流电压挡，将红、黑表笔分别接在：电源正负极间；变阻器电阻丝的两端；电流表“－”接线柱和电压表“＋”接线柱之间，结果多用电表的指针均发生偏转，则可能是连接______________之间的导线发生了断路．

(4) 实验中移动变阻器滑动头，记下多组电流表、电压表读数(U，I)，然后在坐标纸上作出U-I图线，图线的________大小表示待测电阻阻值．在这个实验中，测量值________真实值．(填“＞”“＝”或“＜”)



Answer 1

(1) 200 　(2) 如图所示

(3) 连接电流表和电压表；

(4) 斜率；　＜

【解析】

试题分析: 由图甲所示欧姆表可知，所测电阻阻值为：20×10Ω=200Ω。

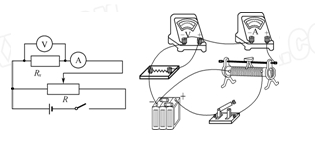

（2）由于滑动变阻器最大阻值为20Ω，远小于待测电阻阻值200Ω，如果滑动变阻器采用限流接法，移动滑动变阻器滑片时，电路电流及待测电阻电压变化范围较小，不能进行多次测量，因此滑动变阻器应采用分压接法；电压表内阻是20kΩ，电流表内阻是10Ω，待测电阻阻值约为200Ω，相对来说电压表内阻远大于待测电阻阻值，因此电流表应采用外接法，实验电路图如图所示；根据实验电路图连接实物电路图，实物电路图如图所示．

（3）闭合开关，发现电流表和电压表皆没有读数，说明电路存在断路；用电压表测：电源正负极间、变阻器电阻丝的两端、电流表“-”接线柱和电压表“+”接线柱之间，结果多用电表的指针均发生偏转，说明各测试连点之间不存在断路，因此电路断路位置在连接电流表和电压表之间的导线断路．

（4）根据欧姆定律得：U=IR，则U-I图线的斜率大小表示待测电阻R阻值，因为电流表外接法，由于电压表分流，使电阻测量值小于真实值．

考点：伏安法测电阻；用多用电表测电阻
