如图所示，两平行导轨间距L＝0.1 m，足够长光滑的倾斜部分和粗糙的水平部分圆滑连接，倾斜部分与水平面的夹角θ＝30°，垂直斜面方向向上的磁场的磁感应强度B＝0.5 T，水平部分没有磁场．金属棒ab质量m＝0.005 kg，电阻r＝0.02 Ω，运动中与导轨有良好接触，并且垂直于导轨，电阻R＝0.08 Ω，其余电阻不计，当金属棒从斜面上离地高h＝1.0 m以上任何地方由静止释放后，在水平面上滑行的最大距离x都是1.25 m(取g＝10 m/s2)．求：(1)棒在斜面上的最大速度；(2)水平面的动摩擦因数；
(3)从高度h＝1.0 m处滑下后电阻R上产生的热量。
(1)1.0 m/s (2)0.04 (3)3.8×10－2 J
解：(1)由题意知金属棒从离地高h＝1.0 m以上任何地方由静止释放后，在到达水平面之前已经开始匀速运动．
设最大速度为v，则感应电动势E＝BLv……1分
感应电流I＝
……1分
安培力F＝BIL……1分
匀速运动时，有mgsin θ＝F……1分
解得v＝1.0 m/s……2分
(2)在水平面上运动时，金属棒所受滑动摩擦力f＝μmg……2分
金属棒在摩擦力作用下做匀减速运动，有
f＝ma……1分
v2＝2ax……1分
解得μ＝0.04……2分
(用动能定理同样可以解答)
(3)下滑的过程中，由动能定理可得：
mgh－W＝
mv2……2分
安培力所做的功等于电路中产生的焦耳热，有W＝Q……2分
电阻R上产生的热量：QR＝
Q……2分
解得QR＝3.8×10－2 J.……1分
天天向上一本好卷系列答案
小学生10分钟应用题系列答案科目：高中物理 来源： 题型：
如图甲所示，O点为振源，OP = s，t = 0时刻O点由平衡位置开始振动，产生向右沿直线传播的简谐横波。图乙为从t = 0时刻开始描绘的质点P的振动图象。下列判断中正确的是
A．该波的频率为
B．这列波的波长为
C．t=0时刻，振源O振动的方向沿
轴负方向
D．t=
时刻，P点的振动方向沿轴负方向
 |
查看答案和解析>>
科目：高中物理 来源： 题型：
要测定一个自感系数很大的线圈L的直流电阻RL，实验室提供以下器材：
A．待测线圈L:阻值约为2
，额定电流为2A
B．电流表A1量程为0．6A，内阻为r1=0．2
C．电流表A2量程为3．0A，内阻r2约为0．2
D．变阻器R1值为0—10
E．变阻器R2值为0—lk
F．定值电阻R3 =10
G．定值电阻R4=100
H．电源E:电动势E约为9V，内阻很小
I．单刀单掷开关两个Sl和S2，导线若干。
要求实验时，改变滑动变阻器的阻值，在尽可能大的范围内测得多组A1表、A2表的读数Il、I2，然后利用Il —I2图像求 出线圈的电阻RL。
（1）实验中定值电阻应该选 ，滑动变阻器应选择 。（请填器材序号）
（2）请在方框内补全实验电路原理图（器材用适当的符号表示）。
（3）实验结束时应先断开开关 。
（4）实验测得的数据作出I，-I：图像，如图所示，则线圈的直流电阻值为RL= 。
查看答案和解析>>
科目：高中物理 来源： 题型：
某实验小组用学过的方法研究玩具电动机的伏安特性曲线，如图是他准备的器材和设计的实验电路，其中待测电动机M的额定电流为1．0A，额定电压为4．5 Vo电路中已经接好了部分导线。
（1）为了完成本实验，请用笔画线当导线，将图中的实物连成完整的电路。（要求通过电动机的电流能从零开始变化）
（2）下表为实验小组的实验记录，同时已经根据表格中数据在坐标纸上描点作出通过电动机的电流I随电压U变化图线如图。
根据这幅I－U图线作出的有关判断正确的是：
A．电动机在转动前、后都可看作纯电阻
B．电动机在转动前可看作纯电阻；转动后不能看作纯电阻
C．电动机在转动前不能看作纯电阻；转动后可看作纯电阻
D．电动机在转动前、后都不能看作纯电阻
（3）根据这幅I-U图线可求出电动机转动且通过的电流为0．90A时，电动机的输出功率为 W．（保留3位有效数字）
查看答案和解析>>
科目：高中物理 来源： 题型：

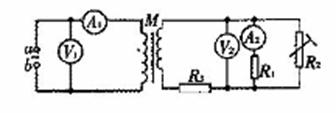

如图所示a、b间接人正弦交流电，变压器右侧部分为一火灾报警系统原理图，R2为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A2为值班室的显示器， 显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻。当R2所在处出现火情时，以下说法中正确的是( )
