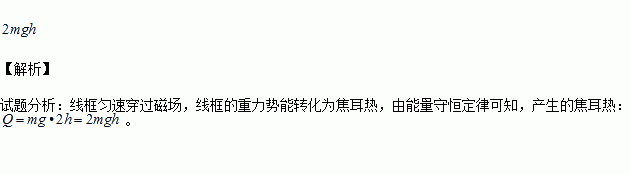

    电阻为R的矩形导线框abcd，边长ab＝L，ad=h，质量为m，自某一高度自由落下，通过一匀强磁场，磁场方向垂直纸面向里，磁场区域的宽度为h，如图所示，若线框恰好以恒定速度通过磁场，线框内产生的焦耳热是_________ __。

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源：2016届北京大学附中河南分校高三周测物理试卷（解析版） 题型：计算题

    如图所示，匀强电场方向与水平方向的夹角θ=30°斜右上方，电场强度为E，质量为m的带负电的小球以初速度v0开始运动，初速度方向与电场方向一致，试求：

    （1）若小球带的电荷量为q=，为使小球能做匀速直线运动，应对小球施加的恒力F1的大小和方向如何？

    （2）若小球带的电荷量为q=，为使小球能做直线运动，应对小球施加的最小恒力F2的大小和方向如何？

    查看答案和解析>>

    科目：高中物理 来源：2016届贵州兴义八中高三上期月考物理卷（解析版） 题型：选择题

    下图是研究物理规律的四个实验装置，这四个实验共同具有的物理思想方法是：

    A． 控制变量法 B． 比较法 C．猜想法 D．放大法

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年山东枣庄八中南校区高一月考物理卷（解析版） 题型：选择题

    如图所示，A为长木板，在水平面以速度向右运动，物块B在木板A的上面以速度向右运动，下列判断正确的是

    A．若是，A、B之间无滑动摩擦力

    B．若是，A受到了B所施加向右的滑动摩擦力

    C．若是，B受到了A所施加向右的滑动摩擦力

    D．若是，B受到了A所施加的向左的滑动摩擦力

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年辽宁实验中学分校高一月考物理卷（解析版） 题型：计算题

    质量为4kg的雪橇在倾角θ=37°的斜坡上向下滑动，所受的空气阻力与速度成正比，比例系数未知．今测得雪橇运动的v-t图象如图所示，且AB是曲线最左端那一点的切线，B点的坐标为（4，15），CD线是曲线的渐近线．试问：

    （1）物体开始时做什么运动？最后做什么运动？

    （2）当v0=5m/s和v1=10m/s时，物体的加速度各是多少？

    （3）空气阻力系数k及雪橇与斜坡间的动摩擦因数各是多少？

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年江西上高县二中高二上月考物理卷（解析版） 题型：实验题

    用图所示的电路测定一种特殊电池的电动势和内阻，它的电动势E约为8 V，内阻r约为30 Ω，已知该电池允许输出的最大电流为40 mA。为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有：

    A．电流表A（量程为0.05 A、内阻约为0.2 Ω）

    B．电压表V（量程为6 V、内阻为20 kΩ）

    C．定值电阻R1（阻值为100 Ω、额定功率为1 W）

    D．定值电阻R2（阻值为200 Ω、额定功率为1 W）

    E．滑动变阻器R3（阻值范围为0～10 Ω、额定电流为2 A）

    F．滑动变阻器R4（阻值范围为0～750 Ω、额定电流为1 A）

    G．导线和单刀单掷开关若干

    （1）为了电路安全及便于操作，定值电阻应该选________；滑动变阻器应该选________。 （填写器材名称）

    （2）接入符合要求的用电器后，闭合开关S，调滑动变阻器的阻值，读取电压表和电流表的示数。取得多组数据，作出了如图所示的图线。根据图线得出该电池的电动势E为________V，内阻r为________Ω。（结果保留两位有效数字）

    （3）若所给的电压表已被损坏，其他器材均可使用。重新选择器材，设计电路测定该电池的电动势和内阻。请在虚线框中画出设计的电路图并在上面标明选定器材的名称。

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年江西吉安一中高二上期段考物理卷（解析版） 题型：计算题

    为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置。如图所示，自行车后轮由半径的金属内圈、半径的金属外圈和绝缘幅条构成．后轮的内、外圈之间等间隔地接有4跟金属条，每根金属条的中间均串联有一电阻值为的小灯泡．在支架上装有磁铁，形成了磁感应强度、方向垂直纸面向外的“扇形”匀强磁场，其内半径为、外半径为、张角．后轮以角速度，相对转轴转动．若不计其它电阻，忽略磁场的边缘效应．

    （1）当金属条进入“扇形”磁场时，求感应电动势E，并指出ab上的电流方向；

    （2）当金属条进入“扇形”磁场时，画出“闪烁”装置的电路图；

    （3）从金属条进入“扇形”磁场时开始，经计算画出轮子一圈过程中，内圈与外圈之间电势差随时间变化的图象；

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年海南文昌中学高二上期期中物理卷（解析版） 题型：实验题

    在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50cm。

    （1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为________mm(该值接近多次测量的平均值)。

    （2）用伏安法测金属丝的电阻Rx。实验所用器材为：电池组(电动势3 V，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

    次数

    1

    2

    3

    4

    5

    6

    7

    8

    U/V

    0

    0.1

    0.3

    0.7

    1

    1.5

    1.7

    2.3

    I/A

    0

    0.02

    0.06

    0.16

    0.22

    0.34

    0.46

    0.52

    由以上实验数据可知，他们测量Rx是采用下图中的________图(选填“甲”或“乙”)。

    （3）下图是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据(2)所选的电路图，补充完成下图中实物间的连线。

    （4）这个小组的同学在坐标纸上建立U、I坐标系，如图所示，图中已标出了与测量数据对应的4个坐标点。请在图中标出第3、5、7次测量数据的坐标点，并描绘出U?I图线。由图线得到金属丝的阻值Rx＝_______Ω(保留两位有效数字)。

    （5）根据以上数据可以估算出金属丝电阻率约为____________(填选项前的符号)。

    A．1×10－2Ω·m B．1×10－3Ω·m C．1×10－6Ω·m D．1×10－8Ω·m

    查看答案和解析>>

    科目：高中物理 来源：2015-2016学年安徽铜陵一中高二上期期中考试物理卷（解析版） 题型：选择题

    在右图电路中,当滑动变阻器的滑片向左滑动过程中,下列说法正确的是（ ）

    A.通过电阻R2的电流将变小 B.通过电阻R3的电流将变大

    C.通过电阻R4的电流将变大 D.路端电压将不变

    查看答案和解析>>
