Question

用图所示的电路测定一种特殊电池的电动势和内阻，它的电动势E约为8 V，内阻r约为30 Ω，已知该电池允许输出的最大电流为40 mA。为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有：

A．电流表A（量程为0.05 A、内阻约为0.2 Ω）

B．电压表V（量程为6 V、内阻为20 kΩ）

C．定值电阻R1（阻值为100 Ω、额定功率为1 W）

D．定值电阻R2（阻值为200 Ω、额定功率为1 W）

E．滑动变阻器R3（阻值范围为0～10 Ω、额定电流为2 A）

F．滑动变阻器R4（阻值范围为0～750 Ω、额定电流为1 A）

G．导线和单刀单掷开关若干

（1）为了电路安全及便于操作，定值电阻应该选________；滑动变阻器应该选________。 （填写器材名称）

（2）接入符合要求的用电器后，闭合开关S，调滑动变阻器的阻值，读取电压表和电流表的示数。取得多组数据，作出了如图所示的图线。根据图线得出该电池的电动势E为________V，内阻r为________Ω。（结果保留两位有效数字）

（3）若所给的电压表已被损坏，其他器材均可使用。重新选择器材，设计电路测定该电池的电动势和内阻。请在虚线框中画出设计的电路图并在上面标明选定器材的名称。

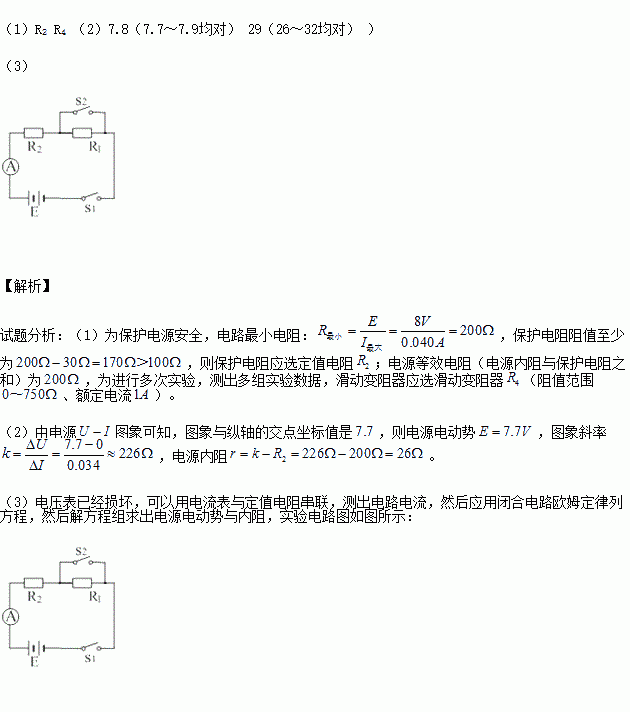

Answer 1
