Question

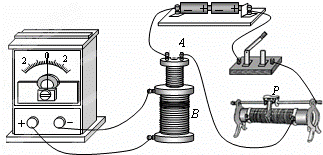

如图所示表示的是“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．

（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后将线圈A迅速从线圈B中拔出时，电流计指针将　向左偏　；线圈A插入线圈B后，将滑动变阻器滑片迅速向左移动时，电流计指针将　向左偏　‍‍‍．（以上两空选填“向右偏”、“向左偏”或“不偏转”）

Answer 1

考点：

把电流表改装成电压表．.
专题：	实验题．
分析：	（1）注意在该实验中有两个回路，一个由线圈B和电流计串联而成，另一个由电键、滑动变阻器、电压、线圈A串联而成． （2）根据题意应用楞次定律分析答题．
解答：	解：（1）将线圈B和电流计串联形成一个回路，将电键、滑动变阻器、电压、线圈A串联而成另一个回路即可，实物图如下所示： （2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，说明穿过线圈的磁通量增加，电流计指针向右偏，合上开关后，将原线圈迅速从副线圈拔出时，穿过线圈的磁通量减少，电流计指针将向左偏； 原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，穿过线圈的磁通量减小，电流计指针将向左偏． 故答案为：（1）见右图     （2）向左偏，向左偏
点评：	知道探究电磁感应现象的实验有两套电路，这是正确连接实物电路图的前提与关键．对于该实验，要明确实验原理及操作过程，平时要注意加强实验练习．
