Question

有一种“双聚焦分析器”质谱仪，工作原理如图所示。加速电场的电压为U，静电分析器中有会聚电场，即与圆心O₁等距各点的电场强度大小相同，方向沿径向指向圆心O₁ ，磁分析器中以O₂为圆心、圆心角为90°的扇形区域内，分布着方向垂直于纸面向外的匀强磁场，其左边界与静电分析器的右边界平行。由离子源发出一个质量为m、电荷量为q的正离子（初速度为零，重力不计），经加速电场加速后，从M点沿垂直于该点的电场方向进入静电分析器，在静电分析器中，离子沿半径为R的四分之一圆弧轨道做匀速圆周运动，并从N点射出静电分析器。而后离子由P点沿着既垂直于磁分析器的左边界，又垂直于磁场方向射入磁分析器中，最后离子沿垂直于磁分析器下边界的方向从Q点射出，并进入收集器。测量出Q点与圆心O₂的距离为d，位于Q点正下方的收集器入口离Q点的距离为d/2。（题中的U、m、q、R、d都为已知量）

（1）求静电分析器中离子运动轨迹处电场强度E 的大小；

（2）求磁分析器中磁感应强度B的大小；

（3）现将离子换成质量为4m ,电荷量仍为q的另 一种正离子，其它条件不变。磁分析器空间足够大，离子不会从圆弧边界射出，收集器的位置可以沿水平方向左右移动，要使此时射出磁分析器的离子仍能进入收集器，求收集器水平移动的距离。

Answer 1

设离子进入静电分析器时的速度为v，离子在加速电场中加速的过程中，根据动能定理 有

     ①  1分

离子在静电分析器中做匀速圆周运动，根据牛顿第二定律  有   ②  1分

由①②解得       ③ 1分

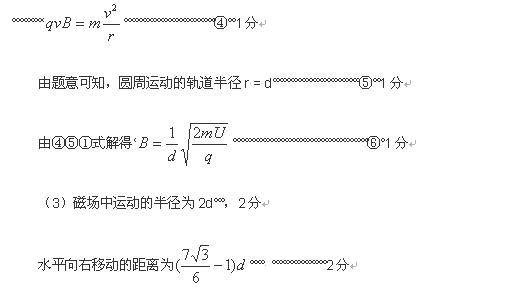

（2）（共6分）离子在磁分析器中做匀速圆周运动，根据牛顿第二定律 有
