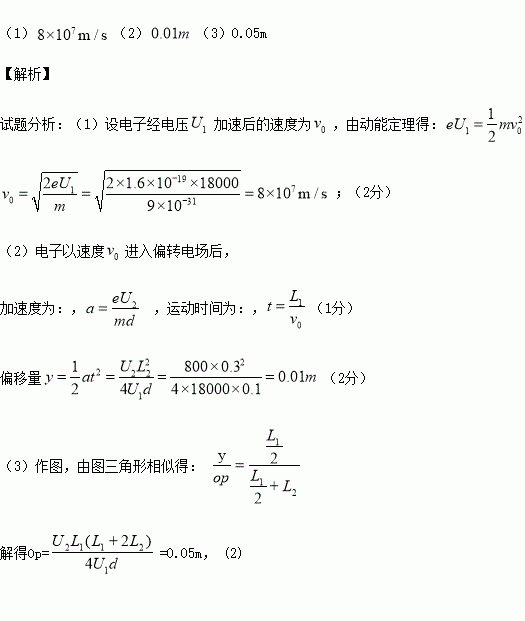

如图所示为真空示波管的示意图，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1=18kV加速，从A板中心孔沿中心线KO射出，然后进入由两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P点．已知M、N两板间的电压为U2=800V，两板间的距离为d=10cm，板长为L1=30cm，板右端到荧光屏的距离为L2=60cm，电子质量为m=9×10－31kg，电荷量为e=1.6×10－19C．求：

（1）电子穿过A板时的速度大小；

（2）电子从偏转电场射出时的侧移量；

（3）P点到O点的距离．
