Question

(8分)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U-I特性曲线，画出小灯泡的U-I特性曲线如图(b)。请完成下列问题：

(1)电路图(a)中“A传感器”是_________传感器，“B传感器”是_________传感器；

(2)由图(b)可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而_____________；

(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为______________A。

Answer 1

(1)电压；电流；(2)先不变后增大；(3)0.52（0.50~0.53）

【解析】

试题分析：(1)电路图(a)中“A传感器”是电压传感器，“B传感器”是电流传感器；

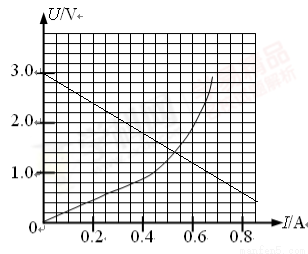

(2)由图(b)可知，由于U-I线上各点与原点连线的斜率为灯泡的电阻，则小灯泡灯丝电阻的变化规律是：阻值随电流的增大先不变后变大；(3)将2Ω的定值电阻看做电源的内阻，则灯泡两端的电压随电流变换关系为，即U=3-3I；将此图线画在灯泡的U-I图像中，如图；两图线的交点即为电路的工作点,可知I=0.52A；

考点：测绘小灯泡的U-I特性曲线
