（2012•黑龙江）家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动．这些现象都属于

开路

开路

．而如图所示的情况属于

短路

短路

．

科目：czwl 来源： 题型：

科目：czwl 来源：2012年黑龙江省龙东地区中考物理试卷（解析版） 题型：填空题

家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动．这些现象都属于    ．而如图所示的情况属于    ．

科目：czwl 来源：黑龙江省中考真题 题型：填空题

家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动．这些现象都属于 _____．而如图所示的情况属于_____。

科目：czwl 来源： 题型：填空题

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

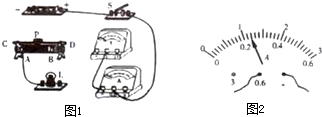

小明同学在实验室测量标有“2.5V”字样的小灯泡的电功率．
（1）小明同学连接的部分实验电路如图1所示，请你帮助他将电路连接完整；
（2）开关S闭合前滑动变阻器的滑片P应置于



（填“A”或“B”）端；
（3）小明同学在闭合开关S后，发现灯泡L不发光，电流表的示数为零，电压表的示数为3V．产生此故障的原因是下列情况中的



；（填写序号）
A．灯座处短路   B．滑动变阻器接触不良  C．灯泡的灯丝断了   D．电流表断路
（4）排除故障后，闭合开关S，调节滑动变阻器，当灯泡正常发光时，电流表的示数如图2所示，则小灯泡的额定功率为



W；
（5）小明同学根据多次测量的实验数据计算发现：在不同电压下，小灯泡灯丝的电阻不相等．你认为造成这种结果的原因是



．

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

如图1是小明探究串联电路电流特点的实验电路图：
（1）小明最好选择两个小灯泡的规格应该是

不相同

不相同

的．（填“相同”或“不相同”）．
（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L₂就亮了，但L₁没亮．他在实验操作中不当之处是：

连接电路时开关没有断开

连接电路时开关没有断开

．
实验时L₁没亮的原因可能是

C

C

．
A．通过灯泡L₁的电流比L₂中的电流小    B．灯泡的灯丝断了
C．该小灯泡灯座处可能短路了    　　　　D．灯泡靠近电源负极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：

串联电路各处的电流相等

串联电路各处的电流相等

．

实验序号	电流表的位置	A	B	C
1	电流I/A	0.3	0.3	0.3
2	电流I/A	0.4	0.4	0.4
3	电流I/A	0.2	0.2	0.2

（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：

电流表正、负接线柱接反

电流表正、负接线柱接反

．乙：

电流表所选量程偏大

电流表所选量程偏大

．

科目：czwl 来源： 题型：

在“探究测量小灯泡的电功率”的实验中，小兰同学连成如图1所示的电路后开始实验．

（1）连接电路时，开关应

断开

断开

；闭合开关前，应将滑动变阻器调到阻值

最大

最大

处．
（2）实验前，小兰观察到小灯泡上标有“2.5V”字样，2.5V表示：小灯泡的

额定电压

额定电压

．本实验的实验原理是

P=UI

P=UI

．
（3）在连接好电路时，发现灯不亮，且电流表无示数，电压表示数接近电源电压，则电路故障是

灯泡的灯丝断了（或连接灯泡的导线断了）

灯泡的灯丝断了（或连接灯泡的导线断了）

．
（4）实验中，小明调节滑动变阻器的滑片P，使小灯泡两端的电压分别为2.0V、2.5V、3.0V，依次测出通过小灯泡的电流，并观察发光情况，记录在下表中．当小灯泡正常发光时，电流表的示数如图2所示，此时小灯泡的额定功率是

0.75

0.75

瓦，小灯泡正常发光时的电阻是

8.3

8.3

欧（保留一位小数）．

电压U/V	电流I/A	电功率P/W	灯泡亮度
2.0	0.25	0.5	较暗
2.5			正常发光
3.0	0.36	1.08	较亮

（5）完成以上实验后，小兰进一步计算出了小灯泡的电阻，发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻受

温度

温度

的影响较大．

科目：czwl 来源： 题型：

（2012•宁化县质检）某同学做“测量小灯泡的电功率”的实验，器材有：6V蓄电池、电流表（0～0.6A、0.3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Ω）、开关各一个，导线若干．

（1）该同学电压表应该选择

0～3V

0～3V

的量程．
（2）他连接的实物电路如图所示，闭合开关前应把滑动变阻器的滑片调到

C

C

（填“C”或“D”端）．
（3）闭合开关后，小超发现小灯泡始终不发光，电流表的示数为零，电压表的指针迅速超过最右侧的刻度线，产生此故障的原因可能是下列情况中的

B

B

或

C

C

．（填字母代号）
A．小灯泡短路        B．小灯泡的灯丝断了     C．小灯泡的灯座接触不良
D．电压表的正、负接线柱接反            E．变阻器滑片放在了最小阻值处
（4）排除故障后，他调节滑动变阻器使小灯泡正常工作，此时电流表的示数如图所示，则该小灯泡正常工作的电流

0.3

0.3

A．该小灯泡的额定功率是

0.75

0.75

W．

科目：czwl 来源： 题型：阅读理解

在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变．

（1）请用笔画线代替导线，将图1中的实物电路连接完整（连线不得交叉，正确选用电表的量程）；
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到

A

A

（填写“A”或“B”）
（3）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因可能是哪几种情况

BC

BC

．（填写序号）
A．小灯泡短路　B．小灯泡的灯丝断了  C．小灯泡的灯座接触不良  D．电压表的正、负接线柱接反  E．滑片放在最小值处．
（4）排除故障后，调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图2所示，则灯泡的额定功率为

1.064

1.064

W．
（5）小华在用小明的器材进行实验时，遇到下面的问题，请你为她解决问题：
问题一：电压表的15V的量程坏了，不增加其它器材，如何去测量小灯泡的额定功率？在虚线方框中画出电路图，并在方框的右边写出步骤及表达式．
步骤：

①按实验电路图连接实验电路；②闭合开关，调节滑动变阻器滑片使电压表示数为2.2V，读出电流表示数I；③整理实验器材，灯泡功率P=UI=3.8I．

①按实验电路图连接实验电路；②闭合开关，调节滑动变阻器滑片使电压表示数为2.2V，读出电流表示数I；③整理实验器材，灯泡功率P=UI=3.8I．

表达式：P_额=

3.8I

3.8I

．（用步骤里的物理量表达）
问题二：电流表坏了，给你一个已知电阻R₀，如何去测量小灯泡的额定功率？在虚线方框中画出电路图，并在方框的右边写出步骤及表达式．
步骤：

①按实验电路图连接实验电路，电压表与灯泡并联；②闭合开关，调节滑动变阻器滑片，使电压表示数等于灯泡额定电压3.8V；然后保持滑片位置不变，把电压表与定值电阻并联，测出定值电阻两端电压U；③整理实验器材，通过定值电阻的电流I=

U

R0

，灯泡功率P=U_LI=

3.8U

R0

．

①按实验电路图连接实验电路，电压表与灯泡并联；②闭合开关，调节滑动变阻器滑片，使电压表示数等于灯泡额定电压3.8V；然后保持滑片位置不变，把电压表与定值电阻并联，测出定值电阻两端电压U；③整理实验器材，通过定值电阻的电流I=

U

R0

，灯泡功率P=U_LI=

3.8U

R0

．

表达式：P_额=

3.8U

R0

3.8U

R0

．（用步骤里的物理量表达）
（6）在实验相互诊断出现的问题，对学习很有帮助．请你也参与进来，对下面的问题进行诊断．（指出错误，或说明错误的原因）
病症一：测小灯泡电功率实验数据的表格设计有不妥之处．
病症二：连接完电路后，闭合开关，电压表和电流表的示数出现如图所示的非正常情况．

次数	U/V	I/A	P/W
1	2.00	0.16	0.32
2	2.50	0.25	0.63
3	3.00	0.27	0.81
小灯泡电功率的平均值P平均=0.59 W

病症一诊断	病症二诊断
求不同电压下功率的平均值没有实际意义 求不同电压下功率的平均值没有实际意义	电压表正负接线柱接反了，所选电流表量程太小 电压表正负接线柱接反了，所选电流表量程太小

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

如图甲所示是小明探究小灯泡电阻所用的器材，已知小灯泡的额定电压为3.8V．
（1）请你用笔画线代替导线，将实物图连接完整．要求：使滑动变阻器的滑片向右移动时小灯泡变亮，连线不能交叉．

（2）当闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是

灯泡的灯丝断了（或连接灯泡的导线断了）

灯泡的灯丝断了（或连接灯泡的导线断了）

．
（3）小明在实验过程中不小心漏填了一个电流数据，请你把图乙所示的读数填入下表的空格中，并将表格补充完整．

实验次数	电压/V	电流/A	电阻/Ω
1	3.5	0.28	12.5
2	2.5
3	1.5	0.18	8.3

（4）小明仔细分析实验数据，并计算出几次测量的电阻值，对比得出的几个电阻值，发现每次测量结果都有较大差异，然后他将三次测得的电阻取平均值．请评估他的做法是否合理并说明理由：

不合理，因为灯丝的电阻随温度变化而变化，取平均值没有意义

不合理，因为灯丝的电阻随温度变化而变化，取平均值没有意义

．

科目：czwl 来源： 题型：

科目：czwl 来源： 题型：

在“测量小灯泡电功率”的实验中．已知电源电压为6V，小灯泡的额定电压为3.8V．

实验序号	①	②	③
电压U/V	2.5	3.0	3.8
电流/A	0.30	0.33	0.38

（1）请你用笔画线代替导线将图中的电路连接完整．
（2）小明同学连接完电路，闭合开关后，小灯泡不发光，电流表示数为零，电压表示数为6V，产生此故障的原因可能是下列情况中的

B

B

和

C

C

．
A．小灯泡短路                       B．小灯泡的灯丝断了
C．小灯泡的灯座接触不良             D．变阻器的滑片放在最小阻值处
（3）小明排除故障后，调节滑动变阻器，测得上表中所示的三组数据，则小灯泡额定功率是

1.444

1.444

W．
（4）小明发现小灯泡亮度不同时，电压和电流的比值不相等，你认为造成这种结果的原因是

电阻随温度变化

电阻随温度变化

．
