将如图所示的各电路元件按要求连成电路图， 图甲中，L1，L2串联答案解析

科目：czwl 来源： 题型：

如图所示的各电路中，闭合开关后两只灯泡属于并联的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

在如图所示的各电路中，开关S闭合后，小灯泡L₁、L₂都不能发光的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

3、在如图所示的各电路中，开关S闭合后，小灯泡L₁、L₂都能发光的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

21、按照题目要求作图：
（1）如下图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止．请在图中画出木棒所受拉力的力臂l及所受重力的示意图．

（2）标出下面图中的磁感线方向和小磁针的N、S极．

（3）请在如下图所示的家庭电路中，以笔画线代替导线，将两个插座和一个带按钮开关的螺口灯泡接入电路．

科目：czwl 来源： 题型：

（2011•聊城）小亮同学做测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接了如下图所示的部分电路．
（1）请你用笔画线代替导线将图甲中的电路补充完整．
（2）闭合开关之前，应将滑片移到滑动变阻器的

左

左

（填“左”或“右”）端，目的是为了保护电路；
（3）当电压表的示数为2.5V时，电流表的示数如图乙所示，小灯泡的电阻是

8.3

8.3

Ω；
（4）小亮移动滑片又测量了两次数据后发现，三次测得的灯光的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的亮度

变亮

变亮

（填“变亮”或“变暗”），灯泡的电阻

变大

变大

．

科目：czwl 来源： 题型：

在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

（2013•门头沟区一模）如图所示的各电路中，闭合开关后会使电源短路的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

小超在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0-15v）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Ω）、开关各一个，导线若干．
（1）小超在实验中电流表应该选择

0～0.6A

0～0.6A

的量程，电压表应该选择

0～3V

0～3V

的量程．

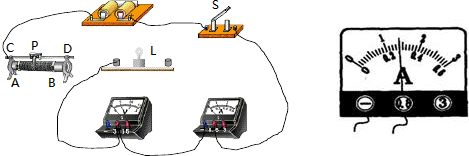

（2）他连接的实物电路如图所示，闭合开关前应把滑动变阻器滑片的位置调到

C

C

（填写“C”或“D”）端．
（3）闭合开关后，小超发现灯泡始终不发光，电流表的示数为零，电压表的指针迅速越过最右侧的刻度线，产生此故障的原因可能是下列情况中的

B

B

或

C

C

．（填写序号）
A．小灯泡短路              B．小灯泡的灯丝断了
C．小灯泡的灯座接触不良    D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（4）排除故障后，调节滑动变阻器测得如表所示的三组数据．小超发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻
不相等．你认为造成这种结果的原因是

灯丝电阻受温度影响

灯丝电阻受温度影响

．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.30	0.36	0.38

（5）根据前面的实验数据的分析，对小灯泡的电阻

不能

不能

（选填“能”或“不能”）取平均值作为小灯泡的电阻值．

科目：czwl 来源： 题型：

如图所示的各电路中，两只灯泡都能发光，用电流表测量灯泡L₁的电流，正确的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

小明用两节旧的干电池作电源，进行了如图甲所示电路的探究实验，当他闭合开关S后，发现电表的指针偏转如图乙所示（各电路元件完好），则b电流表的读数应为

1.2

1.2

A，通过L₂的电流为

0.9

0.9

A，电源电压为

2.5

2.5

V．

科目：czwl 来源： 题型：

为了测定待测电阻R_x的阻值，现有的实验器材是：一个电源（两极间电压保持不变，但电压数值未知），一个已知阻值为R₀的定值电阻，一个待测电阻（用R_x表示），一只电流表，一个单刀双掷开关和若干导线．
（1）小明同学用以上器材设计了一个如图所示的实验电路，请你根据电路图写出测定R_x的主要的实验步骤：（用适当的字母表示测定的物理量）
①

将S掷向1，读出电流表读数为I₁

将S掷向1，读出电流表读数为I₁

．
②

将S掷向2，读出电流表读数为I₂

将S掷向2，读出电流表读数为I₂

．
（2）用你测得的物理量和已知量R₀表示待测电阻R_x=

I2R0

I1-I2

I2R0

I1-I2

．
（3）若在给出的器材中只将其中的一只电流表改为一只电压表，请你重新设计一个实验电路图（连好电路后不能再改变接线），测量待测电阻R_x的阻值（将实验电路图画在右边的虚线框内，不需要说明实验步骤）

科目：czwl 来源： 题型：

（2010•乐山）在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

如图所示的各电路中，其中连接方法正确的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

在如图所示的各电路中，开关S闭合后，小灯泡L₁、L₂都能发光的是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

如图所示的各电路，开关S₁、S₂闭合后，两只小灯泡都能正常发光的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

如图所示的各电路中，同种元件的规格相同．当开关闭合后，能利用滑动变阻器使灯泡由正常发光到渐暗，到最后熄灭，又不会造成事故的电路是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

如图所示的各电路中，三盏灯不属于并联的电路是（　　）

A．

B．

C．

D．

科目：czwl 来源： 题型：

如图所示的各电路，其中可以正常工作的是（　　）

A、

B、

C、

D、

科目：czwl 来源： 题型：

27、测定额定电压为2.5V小灯泡的电功率．
（1）在方框内画出实验电路图：

（2）小亮同学已连接如左图所示的部分电路．请你添加两根导线，帮他完成电路的连接（其它的导线不要变动）；
（3）闭合开关之前，应将滑动变阻器的滑片P至于  电阻

最大

的位置：
（4）闭合开关S后，改变滑片P的位置，当电压表的示数为2.5V时，通过小灯泡L的电流如图右所示．小灯泡的额定功率P_额=

0.7

W．

科目：czwl 来源： 题型：

小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像
①由图像可以得出结论：电压一定时，            ▲                   。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是　，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为  ▲   V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于   ▲   Ω的滑动变阻器。
