科目：czwl 来源： 题型：计算题

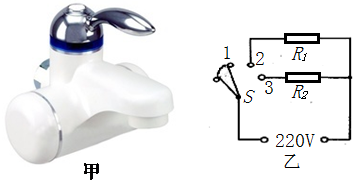

图甲是某款电热水龙头。即开即热、冷热兼用。图乙是它的原理电路。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如下表。不考虑温度对电阻丝的影响，请回答下列问题：
| 额定电压 | 220V | |
| 额定 功率 | 温水 | 2200W |
| 热水 | 3000W | |
科目：czwl 来源：2014年初中毕业升学考试（湖南岳阳卷）物理（解析版） 题型：计算题
图甲是某款电热水龙头。即开即热、冷热兼用。图乙是它的原理电路。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如下表。不考虑温度对电阻丝的影响，请回答下列问题：
额定电压 | 220V | |
额定 功率 | 温水 | 2200W |
热水 | 3000W | |
（1）开关置于2时，水龙头放出的水是 （选填“冷”、“温”或“热”）水。此时电路中的电流时多大？
（2）水龙头放热水时，正常工作60s，消耗的电能是多少？
（3）R2的电阻多大？
科目：czwl 来源：不详 题型：计算题
| 额定电压 | 220V | |
| 额定 功率 | 温水 | 2200W |
| 热水 | 3000W | |
科目：czwl 来源： 题型：
图甲是某款电热水龙头。即开即热、冷热兼用。图乙是它的原理电路。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如下表。不考虑温度对电阻丝的影响，请回答下列问题：
（1）开关置于2时，水龙头放出的水是 （选填“冷”、“温”或“热”）水。此时电路中的电流时多大？
（2）水龙头放热水时，正常工作60s，消耗的电能是多少？
（3）R2的电阻式多大？
| 额定电压 | 220V | |
| 额定 功率 | 温水 | 2200W |
| 热水 | 3000W |
科目：czwl 来源：2016届江苏省淮安市清河区九年级中考三模物理试卷（解析版） 题型：填空题
如图甲是某款电热水龙头，即开即热，冷热兼用，图乙是它的原理电路，图丙为它的部分参数，R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换，有关参数如丙，不考虑温度对电阻丝的影响，请回答下列问题：
（1）
形开关仅与1接触时，放出的水是 （选填“冷”、“温”或“热”）水，此时电路中的电流是 A．
（2）R2的电阻是 Ω．
科目：czwl 来源：2016年初中毕业升学考试（广东河源卷）物理（解析版） 题型：计算题
如图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路图R1、R2为电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表．不考虑温度对电阻丝值的影响，请回答下列问题：
（1）开关与1、2接触时，水龙头放出的水是 （填“温”、“热”）水，此时电路中的电流多大？
（2）水龙头放热水时，正常工作50s，消耗的电能是多少？
（3）R2的电阻值多大？
产品名称 | 即热式热水龙头 |
应用场所 | 厨房、卫生间 |
额定功率 | 温水 |
热水 | |
额定电压 | 220V |
额定频率 | 50Hz |
防触电类型 | Ⅰ类（最高等级） |
科目：czwl 来源： 题型：解答题
形开关仅与1接触时，放出的水是温（选填“冷”、“温”或“热”）水，此时电路中的电流是10A．科目：czwl 来源： 题型：计算题
如图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路图R1、R2为电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表．不考虑温度对电阻丝值的影响，请回答下列问题：| 产品名称 | 即热式热水龙头 |
| 应用场所 | 厨房、卫生间 |
| 额定功率 | 温水（2200W） |
| 热水（3300W） | |
| 额定电压 | 220V |
| 额定频率 | 50Hz |
| 防触电类型 | Ⅰ类（最高等级） |
科目：czwl 来源：2016届山东省德州市宁津县九年级第二次学业水平模拟物理试卷（解析版） 题型：综合题
冬天,小阳家在洗手间里安装了如图甲所示的某款电热水龙头,即开即热、冷热兼用。图乙是它的简化工作原理图,R1、R2为阻值不变的电热丝。通过旋转手柄带动开关S接通对应的电路,从而实现冷水、温水、热水之间切换,当开关置于1时,水龙头放出冷水。请完成下列问题：
（1）当开关置于2时,水龙头放出的水是温水还是热水?
（2）由于电热水龙头的铭牌被遮挡住了,为了测出它放热水时的功率,关闭家中其他用电器,在水龙头放热水时,正常工作12s,小阳观察到标有“3000r/（kW·h）”字样的电能表转盘转过了40转,求放热水的功率P热。
（3）已知电热丝电阻R1∶R2=1∶1,如果小阳家每天使用电热水龙头30min,那么用温水比用热水一个月（按30天计算）可以节约多少电能?
科目：czwl 来源： 题型：计算题
冬天到了，小阳家的洗手间里安装了如图甲所示的某款电热水龙头，“即开即热、冷热兼用”．图乙是它的简化工作原理图，R1、R2为阻值不变的电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换，当开关置于1时，水龙头放出冷水．请完成下列问题：科目：czwl 来源： 题型：计算题
冬天到了，小阳家在洗手间里安装了图甲所示的某款电热水龙头，即开即热、冷热兼用．图乙是它的简化工作原理图，R1、R2为阻值不变的电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换，当开关置于1时，水龙头放出冷水．请完成下列问题：
